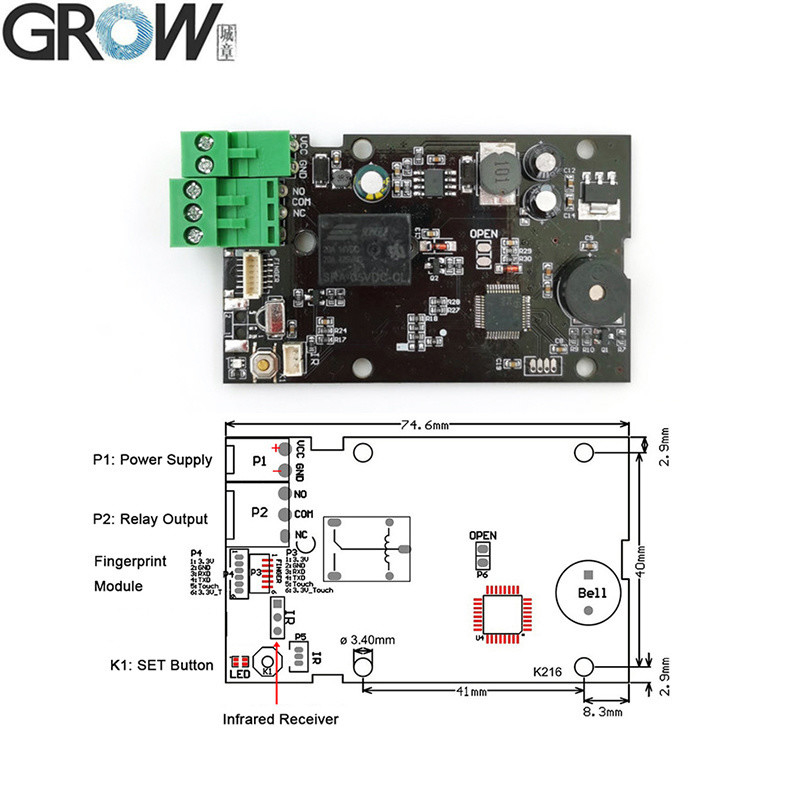

พารามิเตอร์ทางเทคนิค
DC10-30V, เอาต์พุตรีเลย์, โหมด Jog (0.5s-99s) / โหมด Ignition / โหมด Self-locking
จัดการโดยปุ่ม SET หรือรีโมทคอนโทรล (เพิ่ม/ลบลายนิ้วมือไปยังฐานข้อมูลสามแบบที่แตกต่างกัน, เปลี่ยนเวลาของรีเลย์ และอื่นๆ)
·เอาต์พุต: รีเลย์ (กระแสไฟสูงสุด: 10A)
·ความจุลายนิ้วมือ: 200 ชิ้น
·ฟังก์ชันรีเลย์: โหมด Jog (0.5s-99s) / โหมด Ignition / โหมด Self-locking
คำแนะนำการใช้งาน

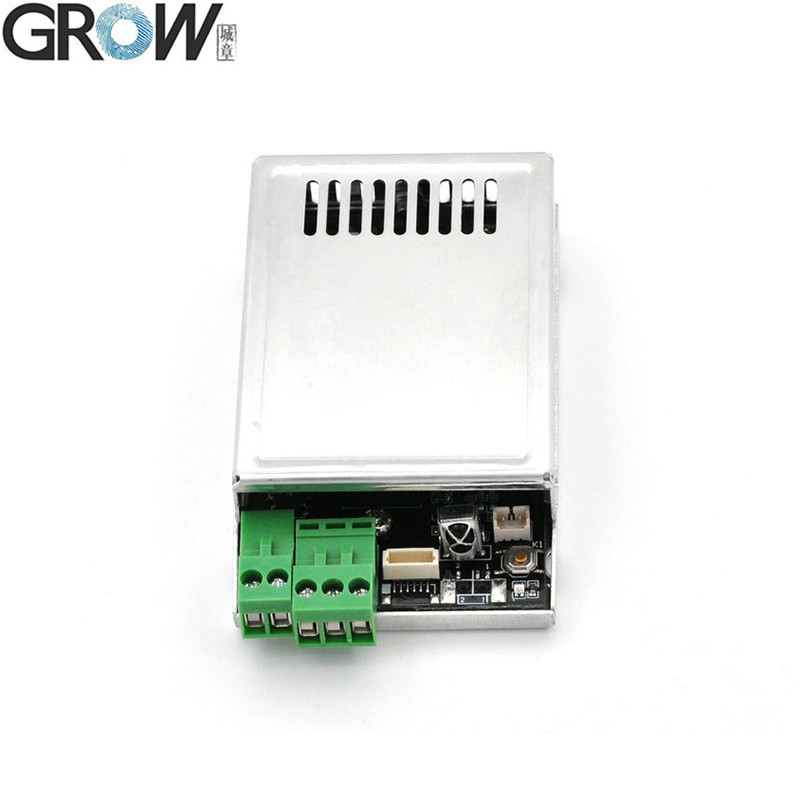

1. ปุ่ม SET:
1.1 กดปุ่ม SET สั้นๆ ระบบจะอยู่ในสถานะลงทะเบียนและไฟแสดงสถานะจะกะพริบอย่างรวดเร็ว กดหลายครั้งสำหรับแต่ละลายนิ้วมือ การลงทะเบียนลายนิ้วมือสำเร็จเมื่อได้ยินเสียงเพลง
สามารถลงทะเบียนลายนิ้วมือได้อย่างต่อเนื่องเมื่อระบบอยู่ในสถานะลงทะเบียน หากไม่จำเป็นต้องเพิ่มลายนิ้วมืออีก ให้รอสักครู่ (โดยค่าเริ่มต้น จะถูกบันทึกในฐานข้อมูลลายนิ้วมือ 1 เมื่อฐานข้อมูลปัจจุบันเต็ม จะถูกบันทึกไปยังฐานข้อมูลถัดไปโดยอัตโนมัติ)
1.2 เมื่อกลับไปที่ค่าเริ่มต้นจากโรงงาน ให้กดปุ่ม SET จนกว่าจะได้ยินเสียง 'Di' ยาวและ
เพลง หมายถึงการดำเนินการเริ่มต้นสำเร็จ

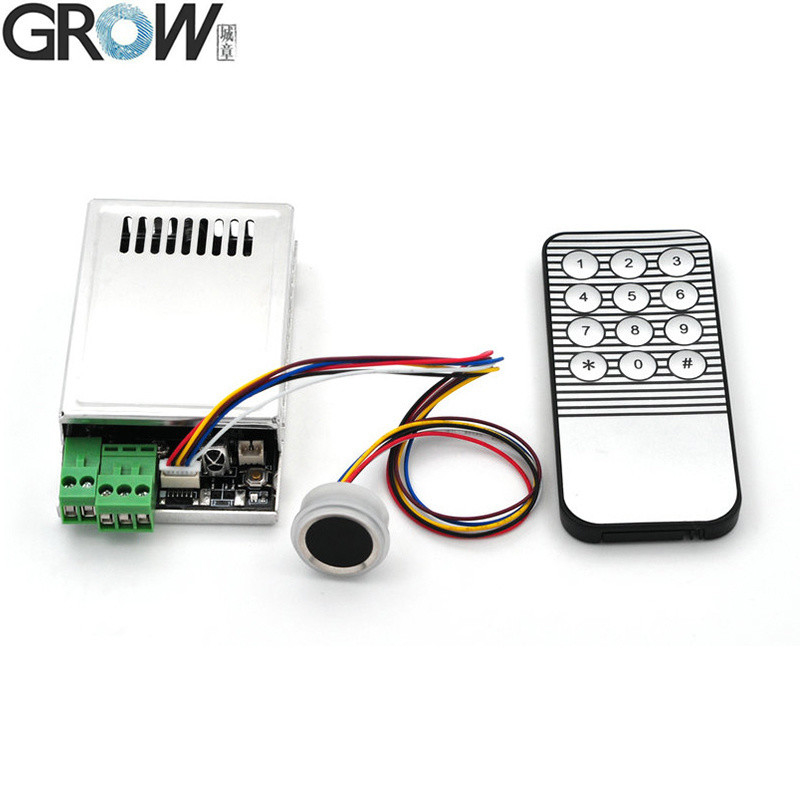

2. รีโมทคอนโทรล:
เมื่อใช้รีโมทคอนโทรล โปรดแตะที่โมดูลเพื่อปลุกก่อน
2.1 ไฟแสดงสถานะสีน้ำเงินติดสว่างหมายถึงอยู่ในสถานะการตั้งโปรแกรม เพลงหมายถึงการดำเนินการสำเร็จ
รหัสผ่านเริ่มต้น: 123456, ความยาวรหัสผ่าน: 6 ตัวเลข
2.2 เปลี่ยนรหัสผ่าน: กด *รหัสผ่าน*1*รหัสผ่านใหม่*รหัสผ่านใหม่#
2.3 ลงทะเบียนลายนิ้วมือ: กด *รหัสผ่าน*2*ฐานข้อมูล(1-5)# ออกจากสถานะลงทะเบียนลายนิ้วมือเมื่อกดปุ่ม * หรือรอสักครู่
ตัวอย่าง: ลงทะเบียนในฐานข้อมูล 3: กด *รหัสผ่าน*2*3#
2.4. ลบลายนิ้วมือ: กด *รหัสผ่าน*3*ฐานข้อมูล(1-5)#
ตัวอย่าง: ลบในฐานข้อมูล 3: กด *รหัสผ่าน*3*3#
2.5. การตั้งค่าเวลาของรีเลย์ในโหมด jog: กด *รหัสผ่าน*4*เวลา(0.5s-99s)#
ตัวอย่าง: ตั้งค่า 0.5s: กด *รหัสผ่าน*4*00#
ตัวอย่าง: ตั้งค่า 1s: กด *รหัสผ่าน*4*01#
ตัวอย่าง: ตั้งค่า 5s: กด *รหัสผ่าน*4*05#
ตัวอย่าง: ตั้งค่า 99s: กด *รหัสผ่าน*4*99#
2.6. การตั้งค่าโหมดการทำงาน:
โหมด Jog: กด *รหัสผ่าน*5*1#
โหมด Ignition: กด *รหัสผ่าน*5*2#
โหมด Self-locking: กด *รหัสผ่าน*5*3#
2.7. การเลือกโหมดสแตนด์บาย:
เปิดโหมดสแตนด์บาย: กด *รหัสผ่าน*6*0#
ปิดโหมดสแตนด์บาย: กด *รหัสผ่าน*6*1#
2.8. กลับสู่โหมดโรงงาน: กด *รหัสผ่าน*7*รหัสผ่าน#
2.9. การใช้รหัสผ่าน: กด *รหัสผ่านและรีเลย์ปิด กด # และรีเลย์เปิด
หมายเหตุ: สามารถใช้ลายนิ้วมือใดก็ได้ในสถานะโรงงาน แต่ฟังก์ชันจะใช้งานไม่ได้หลังจากลงทะเบียนลายนิ้วมือแล้ว
ข้อมูลจำเพาะ R502-F
| รุ่น |
R502-F |
| ประเภท |
โมดูลลายนิ้วมือแบบ Capacitive |
| อินเทอร์เฟซ |
UART(TTL) |
| ความละเอียด |
508 DPI |
| แรงดันไฟฟ้า |
DC 3.3V |
| ความจุลายนิ้วมือ |
200 |
| อาร์เรย์การตรวจจับ |
192*192 พิกเซล |
| กระแสไฟทำงาน |
20mA |
| กระแสไฟสแตนด์บาย |
แรงดันไฟสแตนด์บายแบบสัมผัสทั่วไป: 3.3V, กระแสไฟเฉลี่ย: 2uA |

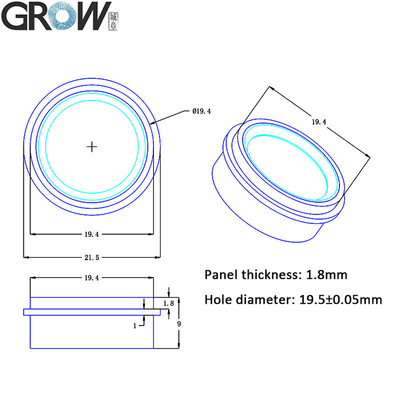

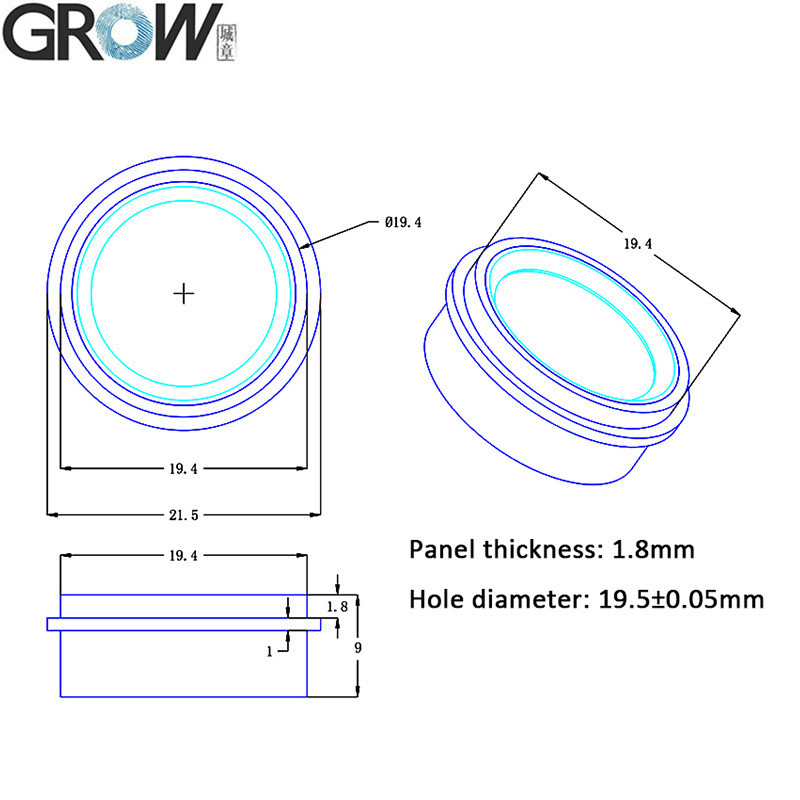

| ขนาดภายนอกของโมดูลลายนิ้วมือ |
เส้นผ่านศูนย์กลาง 21.5 (มม.) |
| ขนาดภายในของโมดูลลายนิ้วมือ |
เส้นผ่านศูนย์กลาง 19.5 (มม.) |
| ความสูงของโมดูลลายนิ้วมือ |
9 (มม.) |
| พื้นที่รวบรวมที่มีประสิทธิภาพ |
เส้นผ่านศูนย์กลาง 15.5 (มม.) |

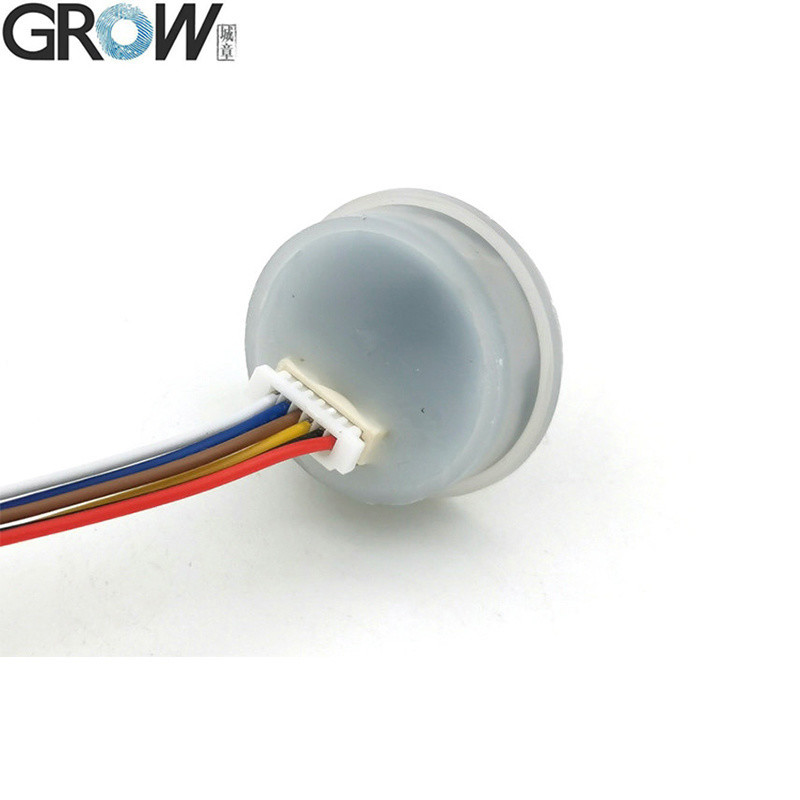

| ขั้วต่อ |
SH1.0-6Pin |

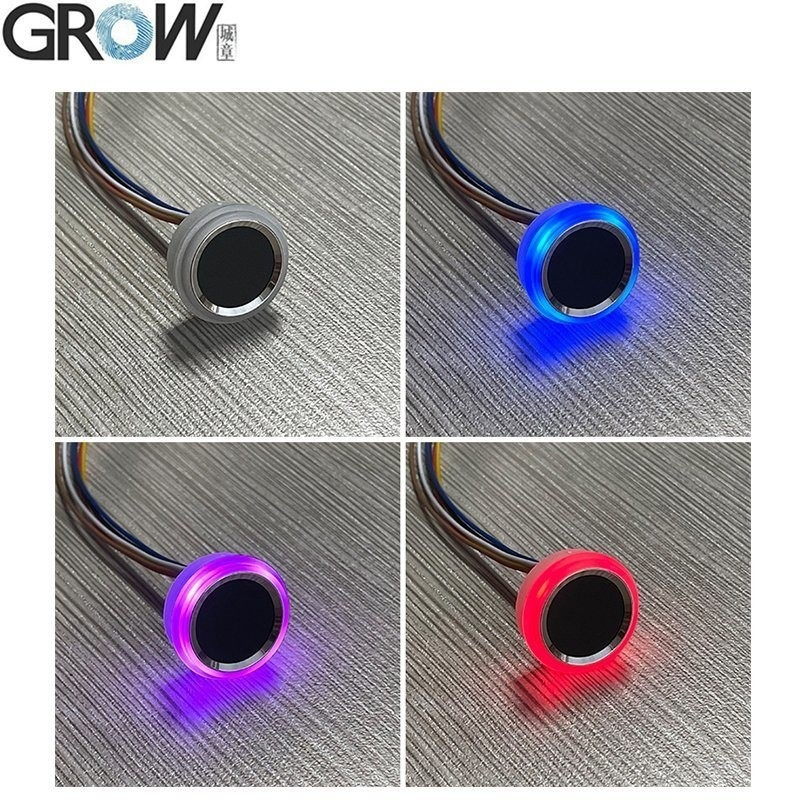

| การควบคุม LED |
ใช่ |
| สี LED |
RGB |
| ความเร็วในการสแกน |
< 0.2 วินาที |
| ความเร็วในการตรวจสอบ |
< 0.3 วินาที |
| วิธีการจับคู่ |
1:1; 1:N |
| FRR |
≤1% |
| FAR |
≤0.001% |
| สภาพแวดล้อมการทำงาน |
-20C ---60C |
| ความชื้นในการทำงาน |
10-85% |
| ความจุป้องกันไฟฟ้าสถิต |
15KV |
| ความทนทานต่อการขัดถู |
1 ล้านครั้ง |
| อัตราการส่งข้อมูล (UART): |
(9600 × N) bps โดยที่ N = 1 ~ 12 (ค่าเริ่มต้น N = 6, ie 57600bps) |
ไฟล์
·มีไฟล์ SDK อ้างอิงฟรีสำหรับ Arduino, Android, .Net, Windows และอื่นๆ ·มีคู่มือผู้ใช้
