| สถานที่กำเนิด: | จีน |
|---|---|
| ได้รับการรับรอง: | CE |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| รายละเอียดการบรรจุ: | กล่อง |
| เวลาการส่งมอบ: | ระยะเวลาเตรียมการสำหรับฤดูกาลสูงสุด: ภายใน 15 วันทำการ ระยะเวลาเตรียมการนอกฤดูกาล: ภายใน 15 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที, เพย์พาล |
| สามารถในการผลิต: | 5000 |
| รุ่น NO.: | เค219-บี+จี16 | หน้าจอ: | เป็นภาพ |
|---|---|---|---|
| อินเทอร์เฟซการสื่อสาร: | RS232 | ความจุของลายนิ้วมือ: | 60 |
| พลังงานไฟฟ้า: | DC12V | output: | รีเลย์(กระแสสูงสุด: 10A) |
| ลายนิ้วมือผู้ดูแลระบบ: | 10 ชิ้น | ลายนิ้วมือผู้ใช้: | 60 ชิ้น |
| รหัสผ่านผู้ดูแลระบบ: | 1 กลุ่ม | รหัสผ่านรีเลย์: | 6 กลุ่ม |
| แพ็คเกจการขนส่ง: | แพคเกจกล่องส่งออกมาตรฐาน | รายละเอียด: | แหล่งจ่ายไฟ: DC12V |
| สัญลักษณ์: | เติบโต | สาเหตุ: | จีน |
| รหัส Hs: | 8471609000 | สามารถในการผลิต: | 5000 |
| บริการเสียง: | ไม่มีบริการเสียง | นาฬิกา: | ไม่มีนาฬิกา |
| สี: | เป็นภาพ | ตัวอย่าง: | US$ 25/ชิ้น 1 ชิ้น(สั่งขั้นต่ำ) | |
| การปรับแต่ง: | สามารถใช้ได้ | ค่าใช้จ่ายในการจัดส่งสินค้า: | เกี่ยวกับค่าจัดส่งและเวลาจัดส่งโดยประมาณ |
| วิธีการจ่ายเงิน: | การชำระเงินครั้งแรก การชำระเงินเต็มจำนวน | สกุลเงิน: | ดอลลาร์สหรัฐ |
| การคืนสินค้าและการคืนเงิน: | คุณสามารถขอคืนเงินได้ภายใน 30 วันหลังจากได้รับสินค้า |
·แหล่งจ่ายไฟ: DC12V
·เอาต์พุต: รีเลย์ (กระแสไฟสูงสุด: 10A)
·ความจุลายนิ้วมือ:
ลายนิ้วมือผู้ดูแลระบบ: 10 ชิ้น
ลายนิ้วมือผู้ใช้: 60 ชิ้น (10 ลายนิ้วมือต่อตำแหน่งรีเลย์)
·ความจุรหัสผ่าน:
รหัสผ่านผู้ดูแลระบบ: 1 กลุ่ม (รหัสผ่านเริ่มต้นคือ 123456)
รหัสผ่านรีเลย์: 6 กลุ่ม (1 กลุ่มต่อตำแหน่งรีเลย์)
·การจัดการ: ปุ่ม SET หรือ ลายนิ้วมือ หรือ รหัสผ่าน

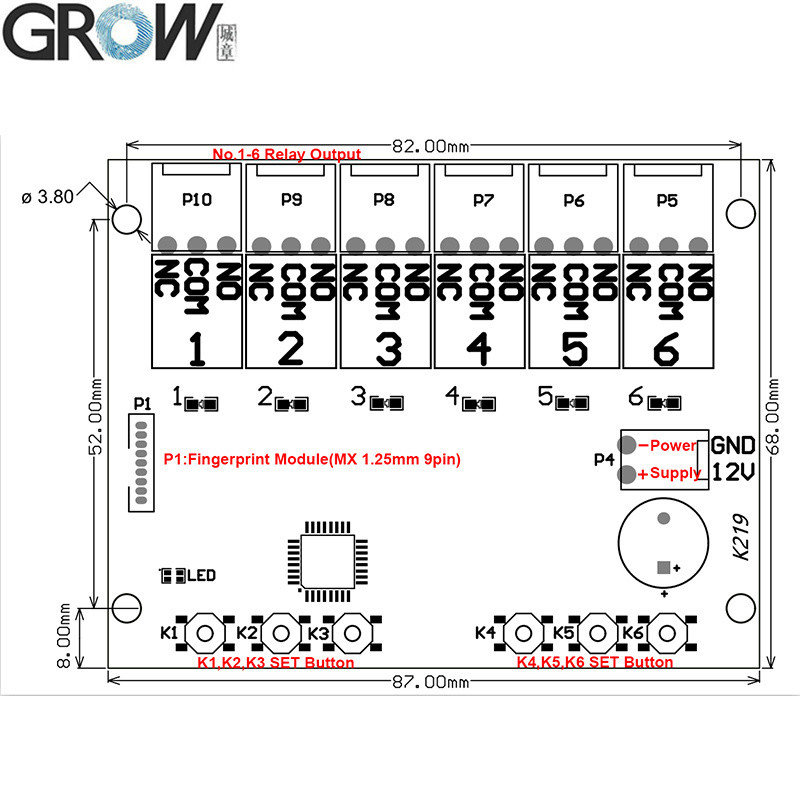

ปุ่ม SET K1-K6 สอดคล้องกับเอาต์พุตรีเลย์หมายเลข 1-6
(ก่อนใช้งาน จำเป็นต้องปลุกเครื่องให้อยู่ในโหมดสแตนด์บาย แตะโมดูลลายนิ้วมือ และไฟแสดงสถานะติดสว่าง จากนั้นจึงจะสามารถตั้งค่าได้)
1. ปุ่ม SET (K1-K6)
1.1 เพิ่มลายนิ้วมือผู้ใช้:
กดปุ่ม SET สั้นๆ ไฟแสดงสถานะสีน้ำเงินกะพริบเร็ว หมายถึง ระบบอยู่ในสถานะลงทะเบียน วางนิ้วในบริเวณเก็บข้อมูล ลายนิ้วมือลงทะเบียนสำเร็จเมื่อได้ยินเสียงเพลง สามารถลงทะเบียนลายนิ้วมือได้ 10 ชิ้นอย่างต่อเนื่องเมื่อระบบอยู่ในสถานะลงทะเบียน หากไม่ต้องการเพิ่มลายนิ้วมืออีก ให้รอสักครู่เพื่อออก [ปุ่ม SET แต่ละปุ่ม (K1-K6) สามารถลงทะเบียนลายนิ้วมือได้ 10 ชิ้น]
1.2 ลบลายนิ้วมือ:
1.2.1 ลบลายนิ้วมือตำแหน่งรีเลย์เดียว: กดปุ่ม SET ที่เกี่ยวข้องค้างไว้ ไฟแสดงสถานะสีน้ำเงินกะพริบเร็ว ได้ยินเสียง 'Di' ยาวๆ ปล่อยนิ้ว ไฟแสดงสถานะรีเลย์ติดสว่าง หมายถึง ลายนิ้วมือในตำแหน่งนี้ถูกลบแล้ว
1.2.2 ลบลายนิ้วมือตำแหน่งรีเลย์ทั้งหมด (กลับสู่ค่าเริ่มต้นจากโรงงาน): กดปุ่ม SET ใดๆ ค้างไว้เพื่อได้ยินเสียง 'Di' ยาวๆ สองครั้ง ไฟแสดงสถานะทั้งหมดติดสว่าง หมายถึง การดำเนินการเริ่มต้นสำเร็จ กลับสู่ค่าเริ่มต้นจากโรงงาน
2. การตั้งค่าปุ่มกด
สำหรับการตั้งค่าการทำงานทั้งหมด จำเป็นต้องกดลายนิ้วมือ/รหัสผ่านของผู้ดูแลระบบก่อน รหัสผ่านเริ่มต้นคือ 123456 ความยาวรหัสผ่าน: 3-6 หลัก
2.1 ตั้งค่าลายนิ้วมือผู้ดูแลระบบ: แตะโมดูลลายนิ้วมือ และไฟแสดงสถานะติดสว่าง กด 123456[OK]1[OK]
ไฟแสดงสถานะสีน้ำเงินกะพริบเร็ว หมายถึง ระบบอยู่ในสถานะลงทะเบียน วางนิ้วในบริเวณเก็บข้อมูล ลายนิ้วมือลงทะเบียนสำเร็จเมื่อได้ยินเสียงเพลง สามารถลงทะเบียนลายนิ้วมือได้ 10 ชิ้นอย่างต่อเนื่องเมื่อระบบอยู่ในสถานะลงทะเบียน หากไม่ต้องการเพิ่มลายนิ้วมืออีก ให้รอสักครู่เพื่อออก หากลายนิ้วมือเต็ม จะมีเสียงเตือน 'Di Di Di'
★นอกเหนือจากการตั้งค่าฟังก์ชันแล้ว ลายนิ้วมือผู้ดูแลระบบสามารถปลดล็อกสวิตช์รีเลย์ทั้งหมดได้
หากต้องการปลดล็อกรีเลย์หมายเลข 3 ให้กดหมายเลข 3 หลังจากลายนิ้วมือของผู้ดูแลระบบผ่าน
หมายเหตุ: เมื่อลายนิ้วมือของผู้ดูแลระบบซ้ำกับลายนิ้วมือผู้ใช้ จะให้ความสำคัญกับฟังก์ชันลายนิ้วมือของผู้ดูแลระบบ
2.2 ล้างระบบและกลับสู่โหมดโรงงาน: ผ่านลายนิ้วมือ/รหัสผ่านของผู้ดูแลระบบ เข้าสู่โหมดแก้ไข: กด:[OK] 1[C](กด C ค้างไว้)
ไฟรีเลย์ทั้งหมดติดสว่าง แสดงว่าการล้างสำเร็จและกลับสู่โหมดโรงงาน
2.3 ตั้งค่ารหัสผ่านผู้ดูแลระบบ: ผ่านลายนิ้วมือ/รหัสผ่านของผู้ดูแลระบบ เข้าสู่โหมดแก้ไข: กด:[OK]2[OK]รหัสผ่านใหม่[OK]
หลังจากตั้งค่ารหัสผ่านสำเร็จ รหัสผ่านก่อนหน้าจะถูกเขียนทับและไม่ถูกต้อง รหัสผ่านผู้ดูแลระบบสามารถใช้สำหรับการตั้งค่าผู้ดูแลระบบเท่านั้นและไม่สามารถปลดล็อกได้ (ความยาวรหัสผ่าน: 3-6 หลัก)
2.4 ตั้งค่าลายนิ้วมือผู้ใช้: ผ่านลายนิ้วมือ/รหัสผ่านของผู้ดูแลระบบ เข้าสู่โหมดแก้ไข: กด:[OK]3[OK]ตำแหน่งรีเลย์(1-6)[OK]
ไฟแสดงสถานะสีน้ำเงินกะพริบเร็ว หมายถึง ระบบอยู่ในสถานะลงทะเบียน วางนิ้วในบริเวณเก็บข้อมูล ลายนิ้วมือลงทะเบียนสำเร็จเมื่อได้ยินเสียงเพลง สามารถลงทะเบียนลายนิ้วมือได้ 10 ชิ้นอย่างต่อเนื่องเมื่อระบบอยู่ในสถานะลงทะเบียน หากไม่ต้องการเพิ่มลายนิ้วมืออีก ให้รอสักครู่เพื่อออก หากลายนิ้วมือเต็ม จะมีเสียงเตือน 'Di Di Di' (10 ลายนิ้วมือต่อตำแหน่งรีเลย์)
หมายเหตุ: เมื่อนิ้วหนึ่งนิ้วถูกลงทะเบียนในตำแหน่งรีเลย์หลายตำแหน่งพร้อมกัน นิ้วนั้นสามารถเปิดรีเลย์ต่างๆ ได้ และช่วงเวลาคือ 0.5 วินาที
2.5 ลบลายนิ้วมือผู้ใช้: ผ่านลายนิ้วมือ/รหัสผ่านของผู้ดูแลระบบ เข้าสู่โหมดแก้ไข: กด:[OK]3[C]ตำแหน่งรีเลย์(1-6)[C](กด C ที่สองค้างไว้)
ไฟในตำแหน่งนี้จะติดสว่างและได้ยินเสียงเพลง แสดงว่าลายนิ้วมือของตำแหน่งรีเลย์ถูกลบสำเร็จ
2.6 ตั้งค่ารหัสผ่านรีเลย์: ผ่านลายนิ้วมือ/รหัสผ่านของผู้ดูแลระบบ เข้าสู่โหมดแก้ไข: กด:[OK]4[OK]ตำแหน่งรีเลย์(1-6)[OK]รหัสผ่านใหม่[OK]
ความยาวรหัสผ่านคือ 3-8 หลัก รหัสผ่านรีเลย์ไม่สามารถซ้ำกับรหัสผ่านผู้ดูแลระบบได้ หากซ้ำ จะมีเสียงเตือน 'Di Di Di'
2.7 ลบรหัสผ่านรีเลย์: ผ่านลายนิ้วมือ/รหัสผ่านของผู้ดูแลระบบ เข้าสู่โหมดแก้ไข: กด:[OK]4[C]ตำแหน่งรีเลย์(1-6)[C](กด C ที่สองค้างไว้)
ไฟในตำแหน่งนี้จะติดสว่างและได้ยินเสียงเพลง แสดงว่ารหัสผ่านของตำแหน่งรีเลย์ถูกลบสำเร็จ
2.8 ตั้งค่าโหมดรีเลย์: ผ่านลายนิ้วมือ/รหัสผ่านของผู้ดูแลระบบ เข้าสู่โหมดแก้ไข: กด:[OK]5[OK]ตำแหน่งรีเลย์(1-6)[OK]โหมดรีเลย์(1-6)[OK]
โหมด 1: เวลารีเลย์ 0.5 วินาที
โหมด 2: เวลารีเลย์ 1 วินาที
โหมด 3: เวลารีเลย์ 2 วินาที
โหมด 4: เวลารีเลย์ 3 วินาที
โหมด 5: เวลารีเลย์ 10 วินาที
โหมด 6: เวลารีเลย์ 20 วินาที

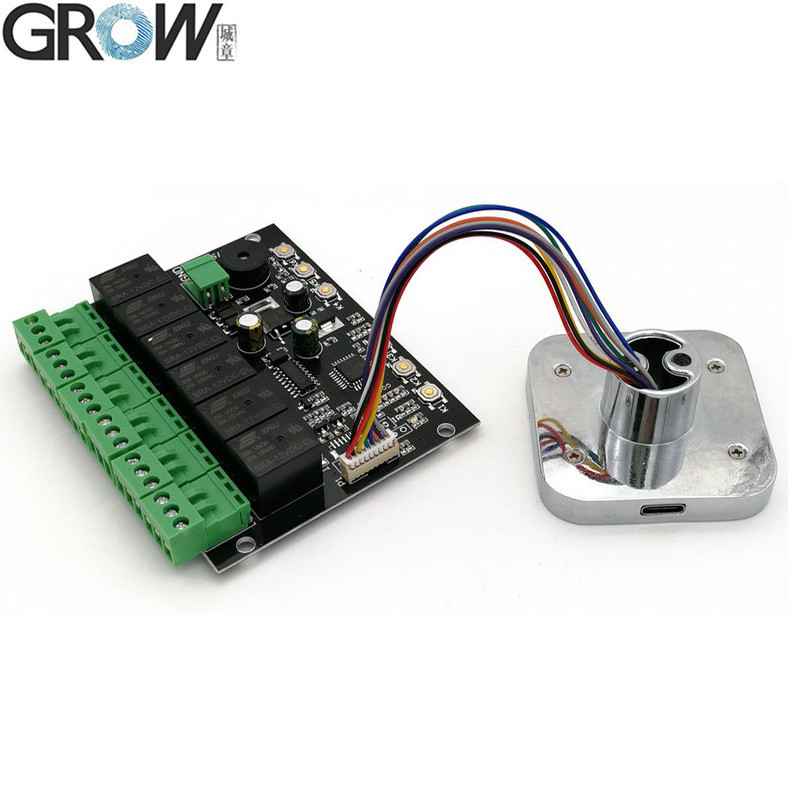

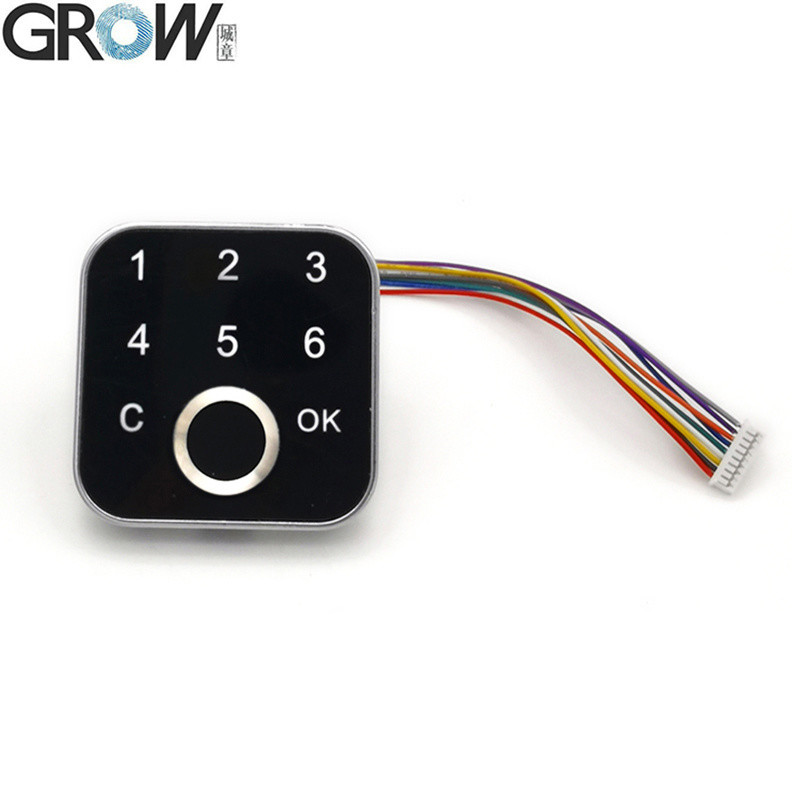

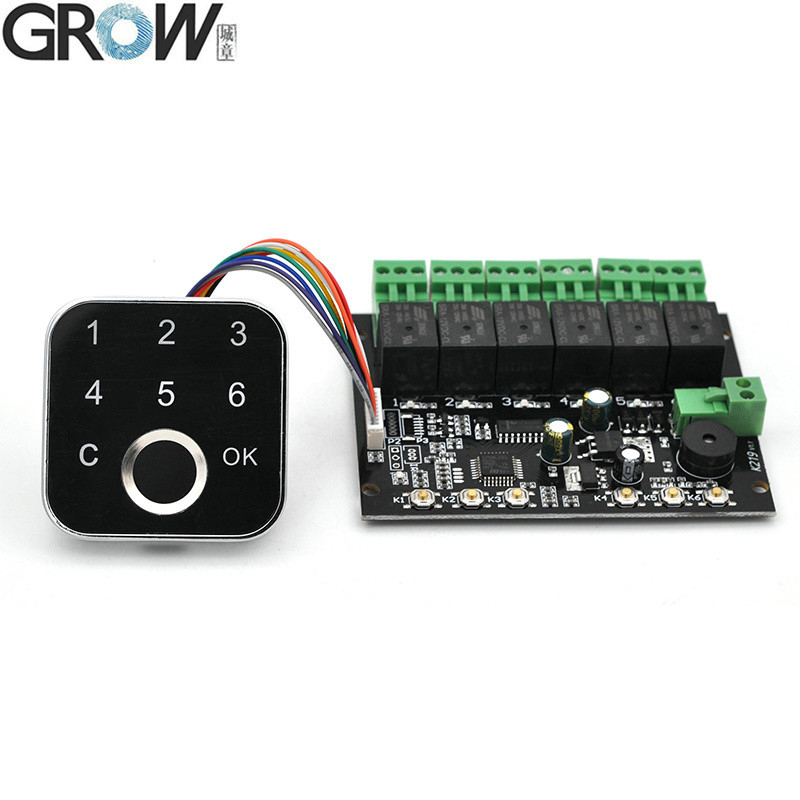

K219-B สามารถใช้ร่วมกับโมดูลลายนิ้วมือ G16 เท่านั้น
