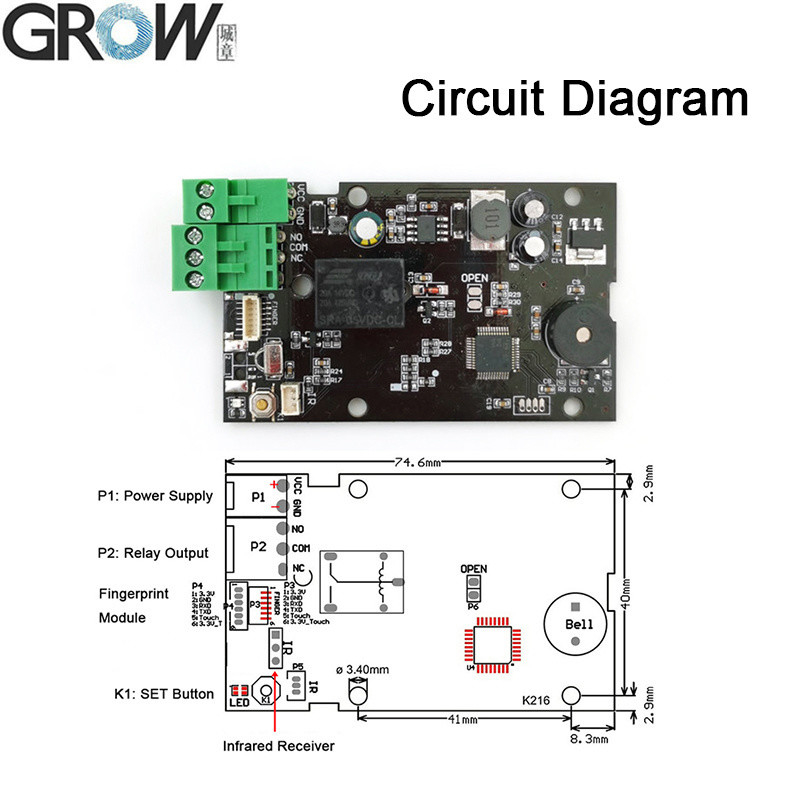

ปริมาตรเทคนิค
DC10-30V, Output Relay, โหมด Jog ((0.5s-99s) / โหมดจุดไฟ / โหมดล็อคตัวเอง
บริหารโดยปุ่ม SET หรือรีโมทคอนโทรล ((เพิ่ม/ลบลายนิ้วมือไปยังฐานข้อมูลที่แตกต่างกันสาม, เปลี่ยนเวลารีเล่ยและอื่น ๆ)
·Output: Relay ((Max. กระแส: 10A)
·ความจุของลายนิ้วมือ: 200 ชิ้น
·ฟังก์ชันรีเล่ย์: โหมดจ็อก ((0.5s-99s) / โหมดจุดไฟ / โหมดล็อคตัวเอง
คําแนะนําการปฏิบัติงาน
1. ปุ่ม SET:
1.1 กดปุ่ม SET สั้นๆ ระบบอยู่ในสภาพเรจิสเตอร์ และแสงตัวชี้วัดส่องไว กดหลายครั้งสําหรับแต่ละร่องรอยนิ้วมือ
รูปลายนิ้วมือสามารถจดทะเบียนอย่างต่อเนื่องเมื่อระบบอยู่ในสภาวะจดทะเบียน; หากไม่จําเป็นต้องเพิ่มรูปลายนิ้วมือมากขึ้น, รอเพียงไม่กี่วินาที.เมื่อฐานข้อมูลปัจจุบันเต็ม, มันถูกบันทึกไปในฐานข้อมูลถัดไปโดยอัตโนมัติ)
1.2 เมื่อกลับไปที่ค่าตั้งค่าโรงงาน กดปุ่ม SET จนจะได้เสียง "Di"
มิวสิค หมายถึงการเริ่มต้นสําเร็จ

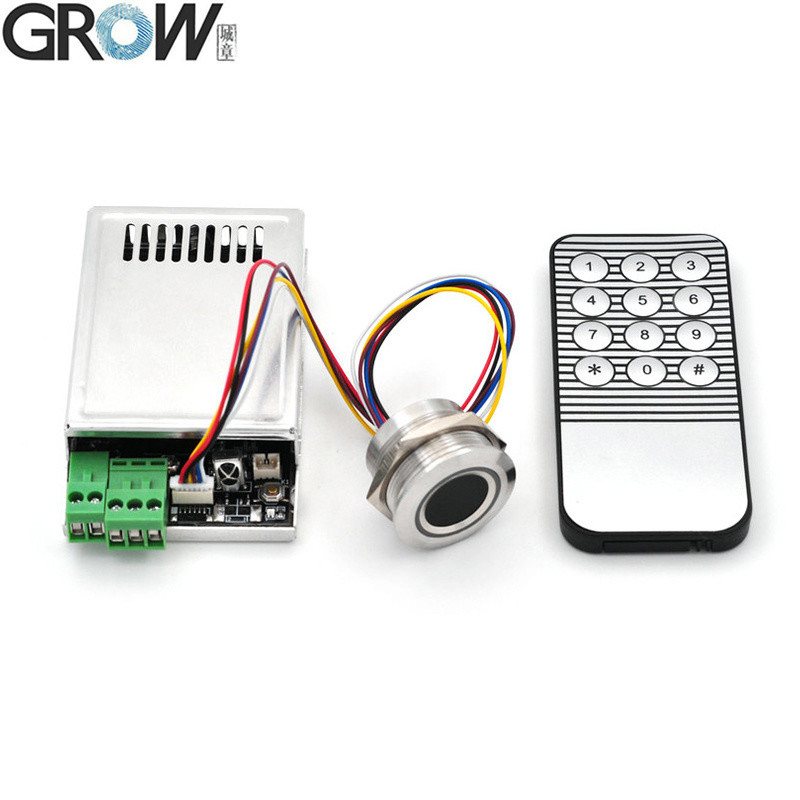

2ระบบควบคุมทางไกล:
เมื่อใช้รีโมทคอนโทรล โปรดสัมผัสโมดูล เพื่อตื่นตัวก่อน
2.1 ตัวชี้วัดสีฟ้าที่ส่องสว่าง หมายถึงการแสดงในโปรแกรมเสียงดนตรี หมายถึงการดําเนินงานสําเร็จ
รหัสผ่านโดยกําหนด: 123456 ความยาวรหัสผ่าน: 6 หลัก
2.2 เปลี่ยนรหัสผ่าน:กด *รหัสผ่าน*1*รหัสผ่านใหม่*รหัสผ่านใหม่#
2.3 บันทึกลายนิ้วมือ:กด *รหัสผ่าน*2*ฐานข้อมูล ((1-5) #,ออกลายนิ้วมือในรัฐทะเบียนเมื่อกด * ปุ่มหรือรอไม่กี่วินาที
ตัวอย่างเช่นลงทะเบียนในฐานข้อมูลที่ 3: กด *รหัสผ่าน*2*3#
2.4. ลบลายนิ้วมือ:กด *รหัสผ่าน*3*ฐานข้อมูล ((1-5) #
ตัวอย่างเช่นลบจากฐานข้อมูล 3: กด *รหัสผ่าน *3*3#
2.5. การตั้งค่าเวลารีเลย์ในโหมดการวิ่ง:กด *รหัสผ่าน*4*เวลา ((0.5s-99s) #
ตัวอย่างเช่นกําหนด 0.5s: กด *รหัสผ่าน * 4 * 00 #
ตัวอย่างเช่นเซต 1s: กด *รหัสผ่าน *4*01#
ตัวอย่างเช่นชุด 5s: กด *รหัสผ่าน * 4 * 05 #
ตัวอย่างเช่นกําหนด 99s: กด *รหัสผ่าน * 4 * 99 #
2.6การตั้งค่าโหมดทํางาน:
โหมด Jog: กด *รหัสผ่าน *5*1#
โหมดจุดไฟ: กด *รหัสผ่าน *5*2#
โหมดล็อคตัวเอง: กด *รหัสผ่าน *5*3#
2.7การเลือกโหมดรอคอย:
ระบบรอเปิด: กด *รหัสผ่าน*6*0#
ปิดโหมดรอคอย กด *รหัสผ่าน *6*1#
2.8กลับมาในโหมดโรงงานกด *รหัสผ่าน *7*รหัสผ่าน#
2.9. รหัสผ่าน ใช้:กด *รหัสผ่านและรีเลย์ปิด กด #และรีเลย์เปิด
หมายเหตุ: สามารถใช้ลายนิ้วมือใด ๆ ในสภาพโรงงานได้ แต่ฟังก์ชันจะไม่ใช้ได้หลังจากที่ลายนิ้วมือถูกจดทะเบียน

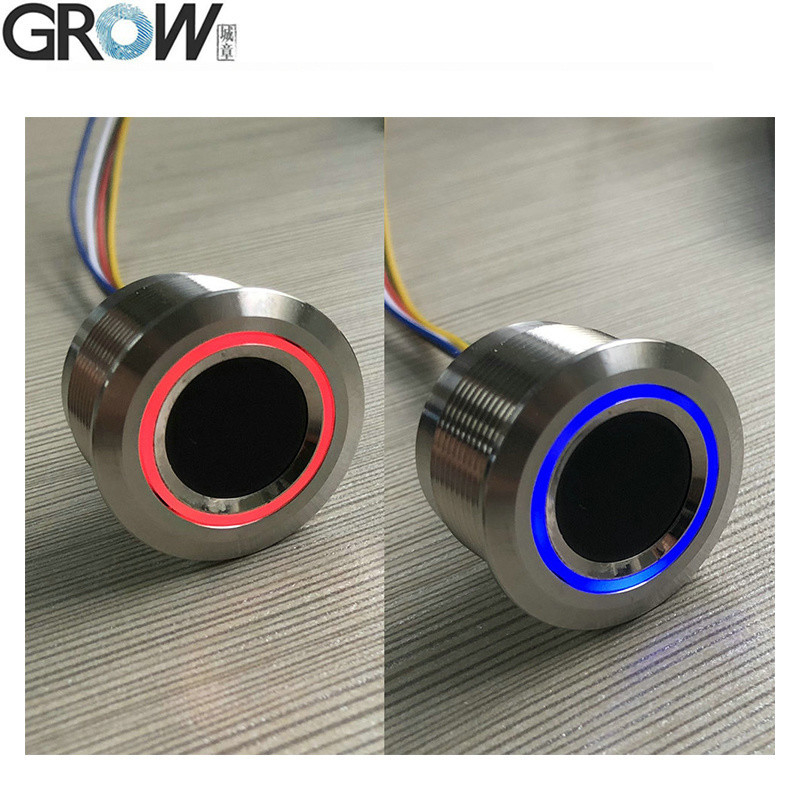

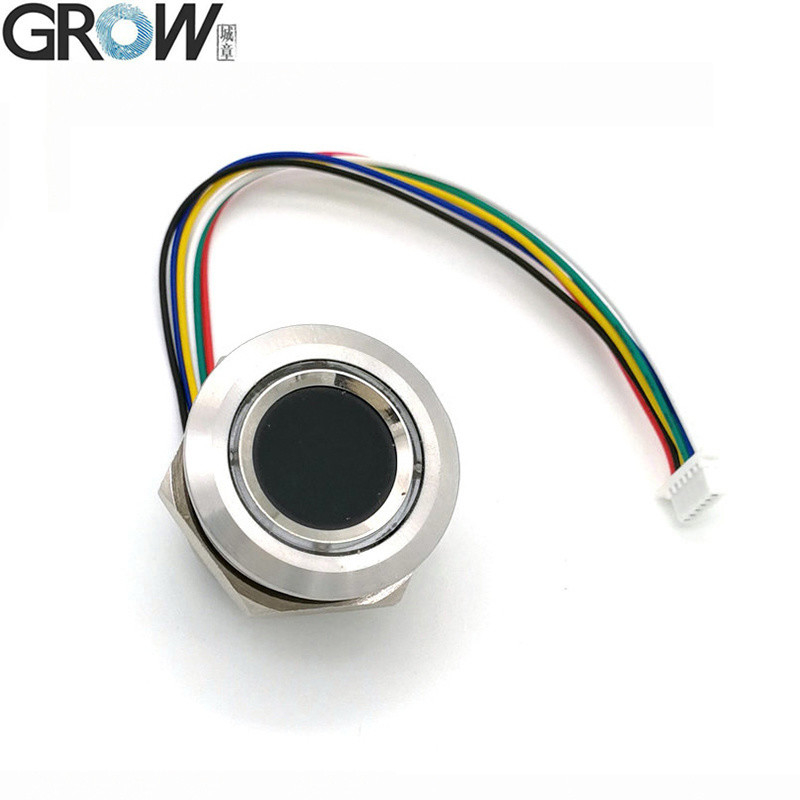

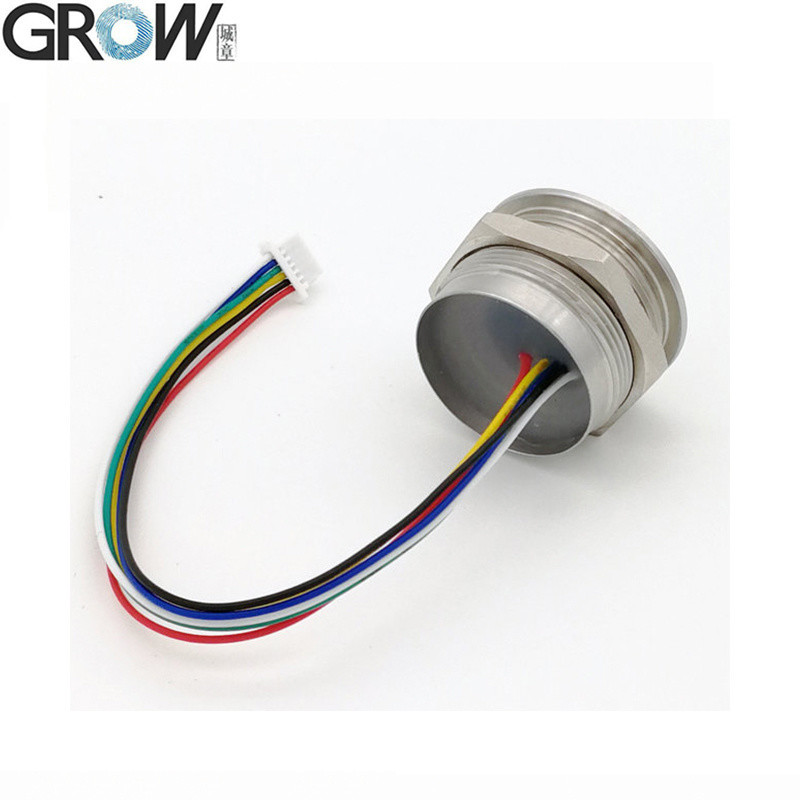

R503 รายละเอียด
| รุ่น |
R503 |
| ประเภท |
โมดูลลายนิ้วมือจุ |
| อินเตอร์เฟซ |
UART ((TTL) |
| การแก้ไข |
508 DPI |
| โวลเตชั่น |
DC 3.3V |
| ความจุของลายนิ้วมือ |
200 |
| เครื่องตรวจจับ |
192*192 พิกเซล |
| กระแสการทํางาน |
20mA |
| ไฟฟ้ารอ |
ความดันแบบเฉพาะการสัมผัส: 3.3V, กระแสเฉลี่ย: 2uA |
| ขนาดภายนอกของโมดูลลายนิ้วมือ |
กว้าง 28 (mm) |
| ขนาดภายในโมดูลลายนิ้วมือ |
กว้าง 23.5 (mm) |
| ความสูงของโมดูลลายนิ้วมือ |
19 (mm) |
| พื้นที่เก็บของจริง |
กว้าง 15.5 (มิลลิเมตร) |

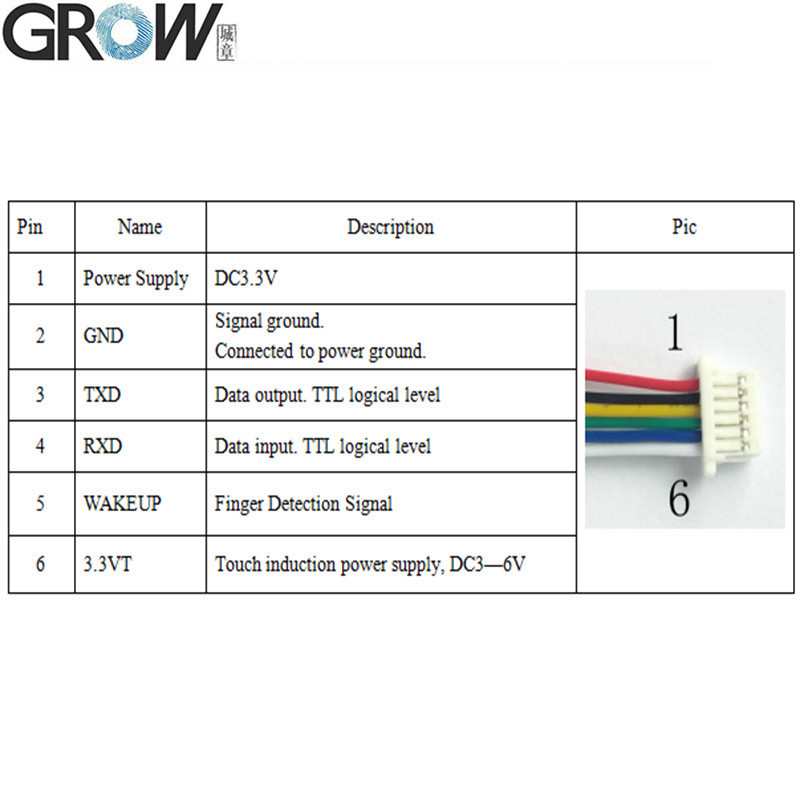

| เครื่องเชื่อม |
MX1.0-6Pin |
| การควบคุม LED |
ใช่ |
| สี LED |
สีฟ้าและสีแดง |
| ความเร็วในการสแกน |
< 0.2 วินาที |
| ความเร็วในการตรวจสอบ |
< 0.3 วินาที |
| วิธีการจับคู่ |
1:1; 1:N |
| FRR |
≤ 1% |
| FAR |
≤ 0.001% |
| สถานที่ทํางาน |
-20C --- 60C |
| ความชื้นในการทํางาน |
10-85% |
| ความสามารถต่อต้านสแตติก |
15KV |
| ความเข้มข้นของความต้านทานต่อการบด |
1 ล้านครั้ง |
| อัตราการสื่อสาร (UART): |
(9600 × N) bps โดย N = 1 ~ 12 ((Default N = 6, หมายถึง 57600bps) |
ไฟล์
·ให้ไฟล์ SDK ที่อ้างอิงฟรีสําหรับ Arduino, Android,.Net, Windows และอื่นๆ
·ให้คู่มือผู้ใช้
R503 การแสดงวิดีโอการทํางานของโปรแกรมทดสอบบน Youtube:
https://youtu.be/eD2xtwCWOmQ
