| สถานที่กำเนิด: | จีน |
|---|---|
| ได้รับการรับรอง: | CE |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| รายละเอียดการบรรจุ: | กล่อง |
| เวลาการส่งมอบ: | ระยะเวลาเตรียมการสำหรับฤดูกาลสูงสุด: ภายใน 15 วันทำการ ระยะเวลาเตรียมการนอกฤดูกาล: ภายใน 15 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที, เพย์พาล |
| สามารถในการผลิต: | 5000 |
| Model NO.: | R503Pro | หน้าจอ: | เป็นภาพ |
|---|---|---|---|
| Communication Interface: | RS232, USB | Fingerprint Capacity: | 1500 |
| โวลเตชั่น: | R503PRO-UART: DC 3.3V / R503PRO-USB: DC5V | พื้นที่การรวบรวมที่มีประสิทธิภาพ: | เส้นผ่านศูนย์กลาง 15.5 (มม.) |
| Sensing Array: | 192*192 Pixel | การแก้ไข: | 508 จุดต่อนิ้ว |
| Abrasive Resistance Intensity: | 1 Million Times | Antistatic Capacity: | 15kv |
| Fingerprint Module External Diameter: | 28mm | เส้นผ่านศูนย์กลางภายในโมดูลลายนิ้วมือ: | 25มม. (M25) |
| ความสูงของโมดูลลายนิ้วมือ: | 19มม | R503PRO-UART Weight: | 40g |
| LED Control: | Yes | แพ็คเกจการขนส่ง: | แพคเกจกล่องส่งออกมาตรฐาน |
| รายละเอียด: | เส้นผ่านศูนย์กลาง 28 (มม.) | สัญลักษณ์: | เติบโต |
| สาเหตุ: | จีน | HS Code: | 8471609000 |
| สามารถในการผลิต: | 5000 | ขนาดของแพคเกจ: | 13.00ซม.* 8.00ซม.* 9.00ซม. |
| น้ําหนักรวมของแพคเกจ: | 0.100กก | บริการเสียง: | ไม่มีบริการเสียง |
| Clock: | Without Clock | สี: | สีดำ |
| ตัวอย่าง: | 15.5 ดอลลาร์สหรัฐ / ชิ้น 1 ชิ้น | การปรับแต่ง: | <i>Available |</i> <b>มี |</b> <i>Customized Request</i> <b>คำขอที่กำหนดเอง</b> |
| ค่าใช้จ่ายในการจัดส่งสินค้า: | ติดต่อซัพพลายเออร์เกี่ยวกับค่าขนส่งและเวลาในการจัดส่งโดยประมาณ | วิธีการจ่ายเงิน: | ชำระเงินครั้งแรก / ชำระเงินเต็มจำนวน |
| สกุลเงิน: | ดอลลาร์สหรัฐ | การคืนสินค้าและการคืนเงิน: | ขอรับเงินคืนหากคำสั่งซื้อของคุณไม่ได้รับการจัดส่ง หายไป หรือมาถึงพร้อมกับปัญหาเกี่ยวกับผลิตภัณฑ์ |
| เน้น: | โมดูลเซ็นเซอร์ลายนิ้วมือ ALL IN ONE,1500 ความจุ โมดูลเซ็นเซอร์ลายนิ้วมือ,1500 ความจุ Arduino เครื่องสแกนลายนิ้วมือ |
||
|
|
R503
|
R503-5V
|
R503-M22
|
R503PRO
|
R503S
|
|
แหล่งจ่ายไฟ
|
DC 3.3V
|
DC 5V
|
DC 3.3V
|
uart:DC 3.3V
USB: DC 5V |
DC 3.3V
|
|
การตรวจจับอาร์เรย์
|
192*192 พิกเซล
|
192*192 พิกเซล
|
192*192 พิกเซล
|
192*192 พิกเซล
|
160*160 พิกเซล
|
|
ความจุลายนิ้วมือ
|
200
|
200
|
200
|
1500
|
150
|
|
ขนาด
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
ตัวเชื่อมต่อ
|
SH 1.0 มม. 6pin
|
MX 1.25mm 6pin
|
SH 1.0 มม. 6pin
|
SH 1.0 มม. 6pin
|
SH 1.0 มม. 6pin
|
|

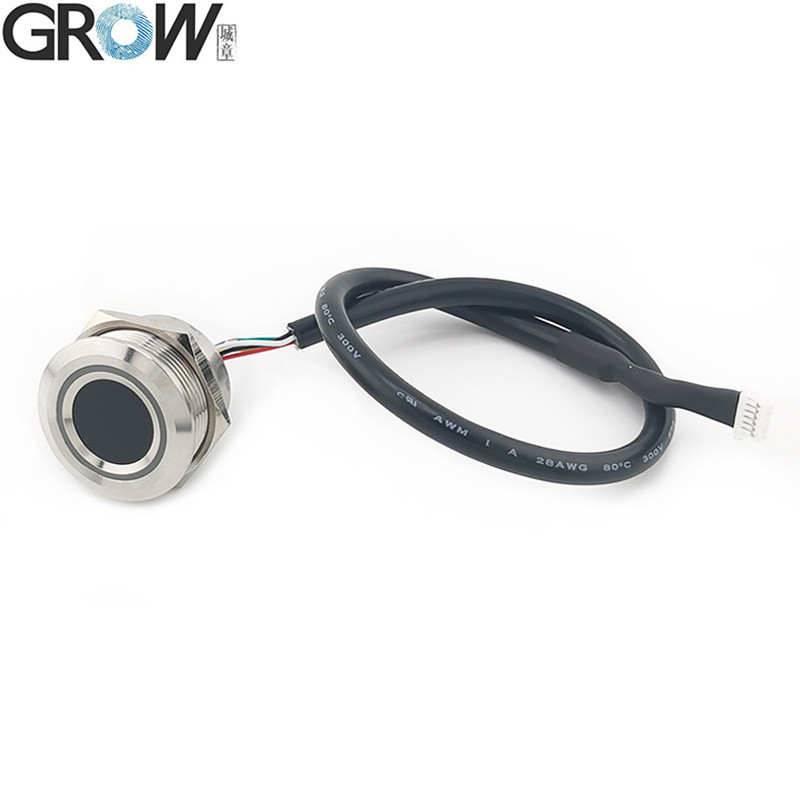

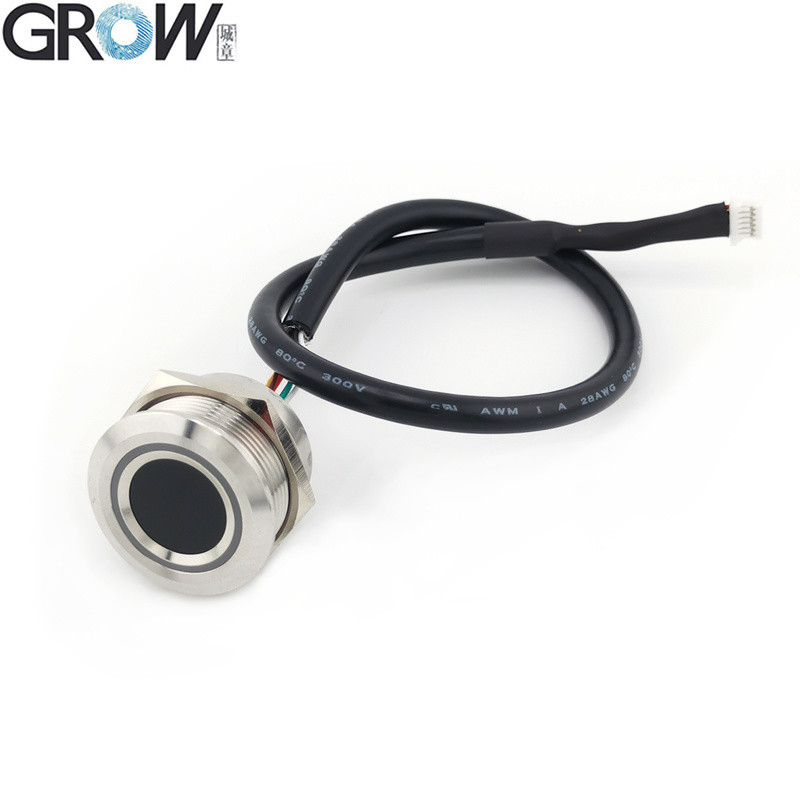

แบบอย่าง
|
R503PRO
|
|
พิมพ์
|
โมดูลลายนิ้วมือแบบ capacitive
|
|

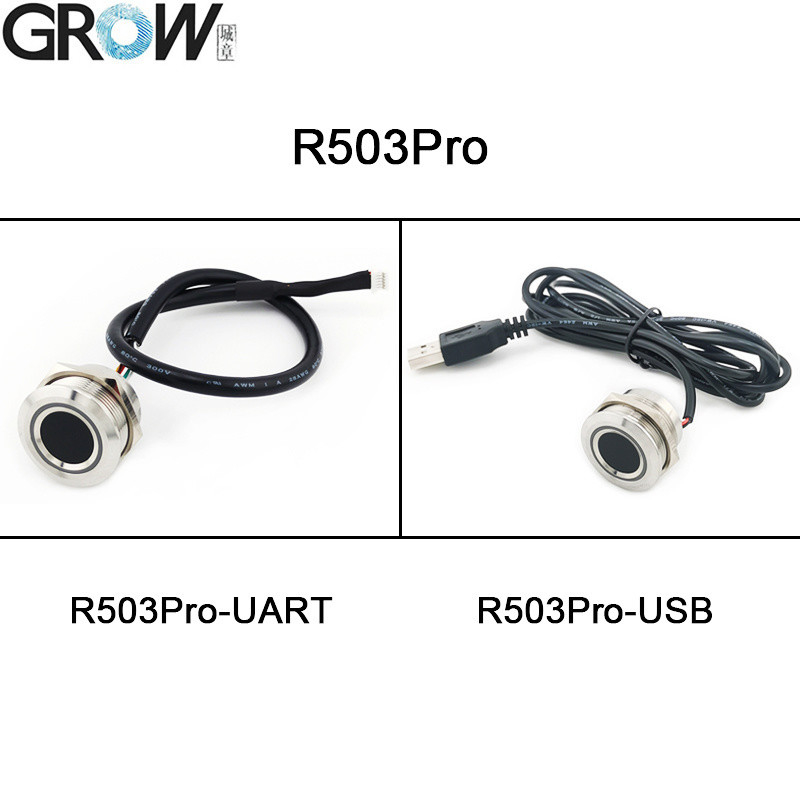

ส่วนต่อประสาน
|
UART (TTL)/USB
|
|
ปณิธาน
|
508 DPI
|
|
แรงดันไฟฟ้า
|
R503PRO-UART: DC 3.3V R503PRO-USB: DC 5V
|
|
ความจุลายนิ้วมือ
|
200
|
|
การตรวจจับอาร์เรย์
|
192*192 พิกเซล
|
|
ปัจจุบันทำงาน
|
20ma
|
|
กระแสโหมดสแตนด์บาย
|
แรงดันไฟฟ้าสแตนด์บายแบบสัมผัสทั่วไป: 3.3V, กระแสเฉลี่ย: 2UA
|
|
โมดูลลายนิ้วมือขนาดภายนอก
|
เส้นผ่านศูนย์กลาง 28 (มม.)
|
|
โมดูลลายนิ้วมือขนาดภายใน
|
เส้นผ่านศูนย์กลาง 25 (มม.) (M25)
|
|
ความสูงของโมดูลลายนิ้วมือ
|
19 (มม.)
|
|
พื้นที่รวบรวมที่มีประสิทธิภาพ
|
เส้นผ่านศูนย์กลาง 15.5 (มม.)
|
|

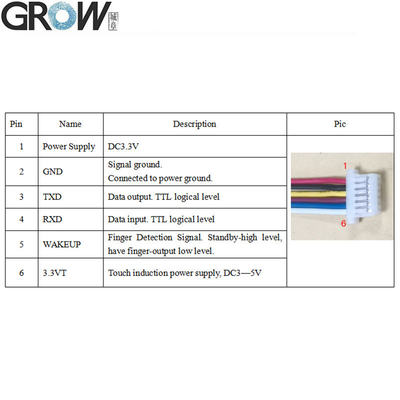

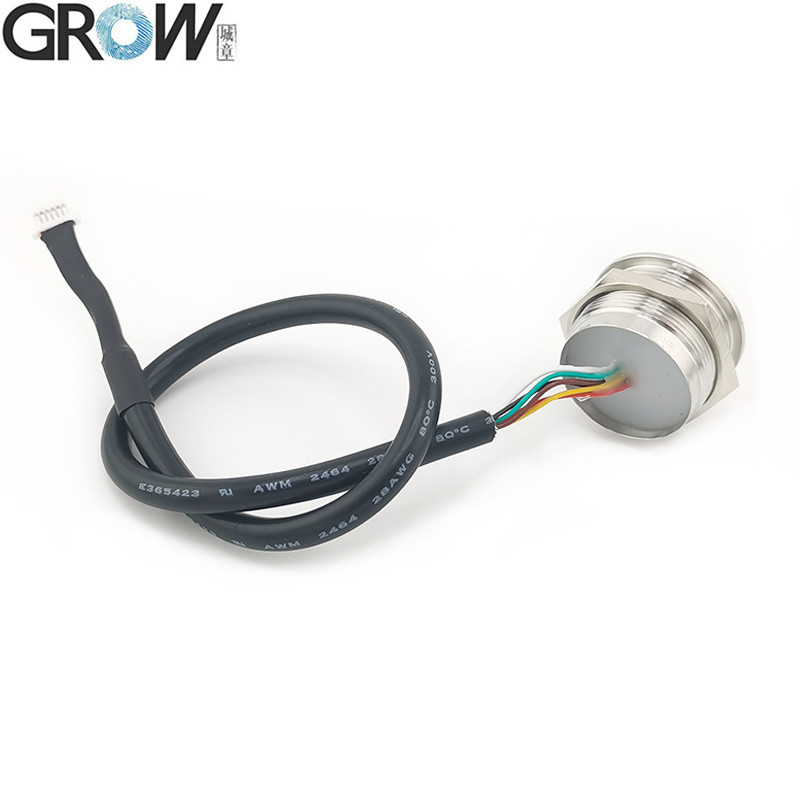

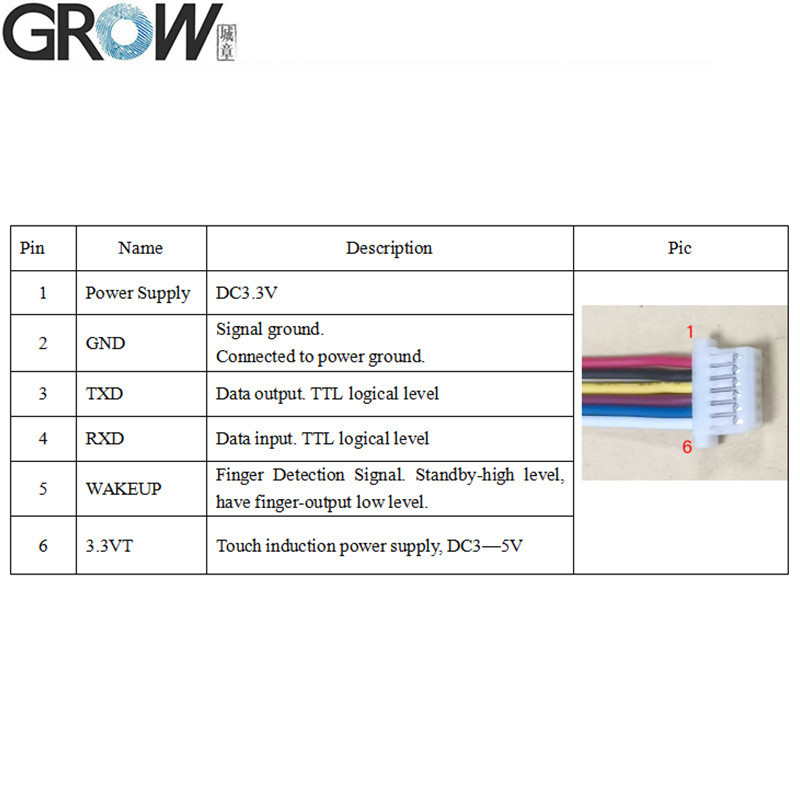

ตัวเชื่อมต่อ
|
Sh1.0-6pin
|
|

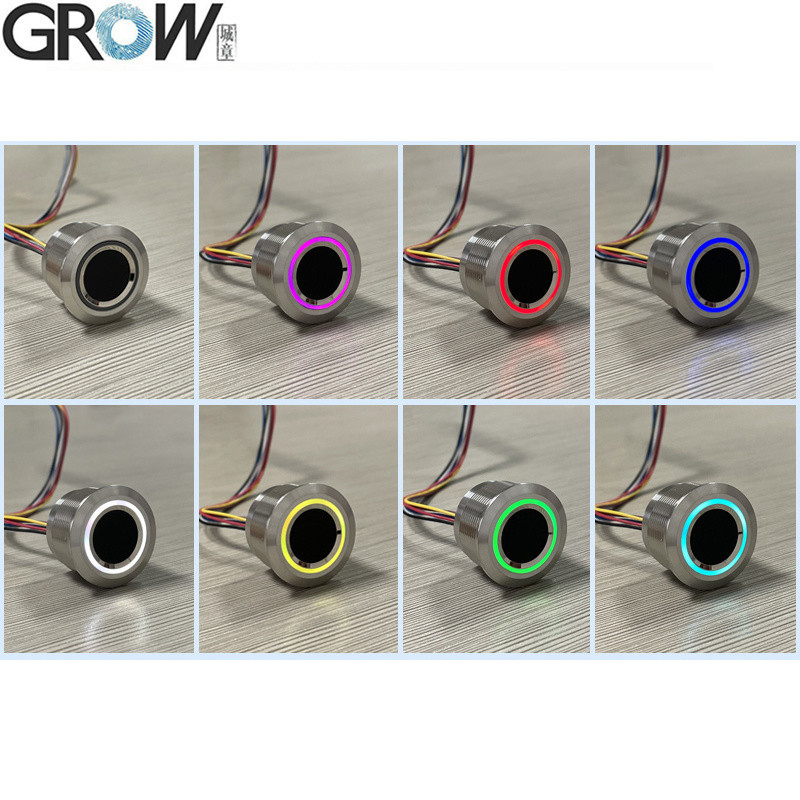

การควบคุม LED
|
ใช่
|
|
สี LED
|
RGB
|
|
ความเร็วในการสแกน
|
<0.2 วินาที
|
|
ความเร็วในการตรวจสอบ
|
<0.3 วินาที
|
|
วิธีการจับคู่
|
1: 1; 1: N
|
|
FRR
|
≤1%
|
|
ไกล
|
≤0.001%
|
|
สภาพแวดล้อมการทำงาน
|
-20C --- 60C
|
|
ความชื้นในการทำงาน
|
10-85%
|
|
ความสามารถในการต่อต้าน
|
15kV
|
|
ความเข้มของความต้านทานต่อการขัด
|
1 ล้านครั้ง
|
|
การสื่อสารอัตราการรับส่งข้อมูล (UART):
|
(9600 × N) bps โดยที่ n = 1 ~ 12 (ค่าเริ่มต้น n = 6, เช่น 57600bps)
|
·ให้ไฟล์ SDK อ้างอิงฟรีสำหรับ Arduino, Android, .NET, Windows และอื่น ๆ
·จัดเตรียมคู่มือผู้ใช้
วิดีโอ R503PRO บน YouTube:https://youtu.be/e754yijn80q
หากต้องการไฟล์ SDK โปรดติดต่อเรา
