บอร์ดควบคุมลายนิ้วมือที่รวดเร็วด้วยอินฟราเรด

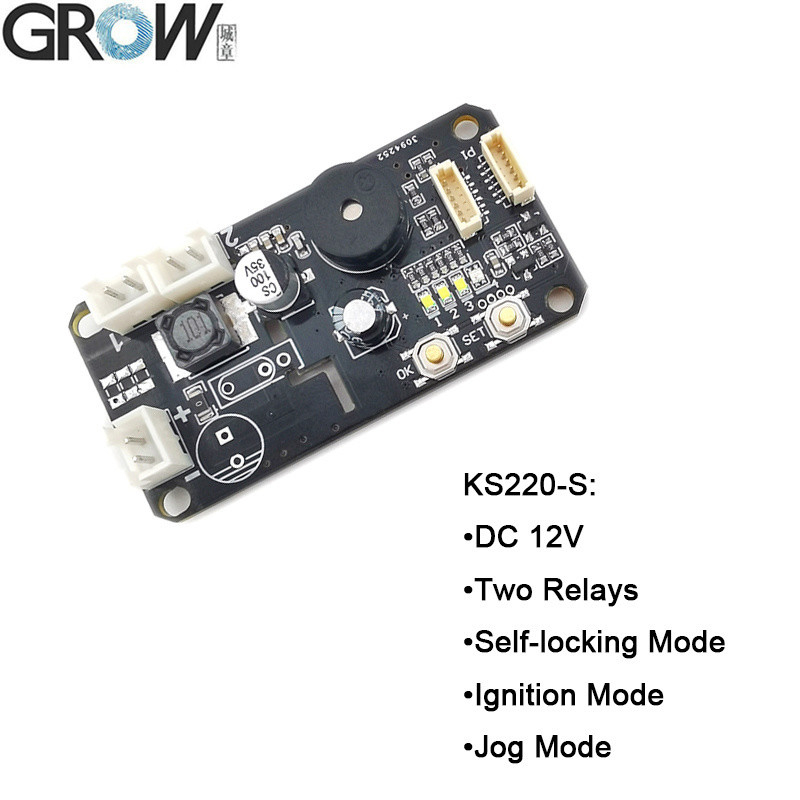

ปริมาตรเทคนิค KS220-S
ปริมาตรเทคนิค:
·ปัสดุพลังงาน: DC 12V
·กระแสรอคอย: 25uA
·ความจุของลายนิ้วมือ:
·ลายนิ้วมือผู้บริหาร: 10 ชิ้น
·ลายนิ้วมือผู้ใช้: R503/R502-F:190 ชิ้น R558/R558S:110 ชิ้น
·ผลิต: รีเล่ย
·โหมดรีเลย์: โหมดล็อคตัวเอง โหมดจุดไฟ โหมดวิ่ง

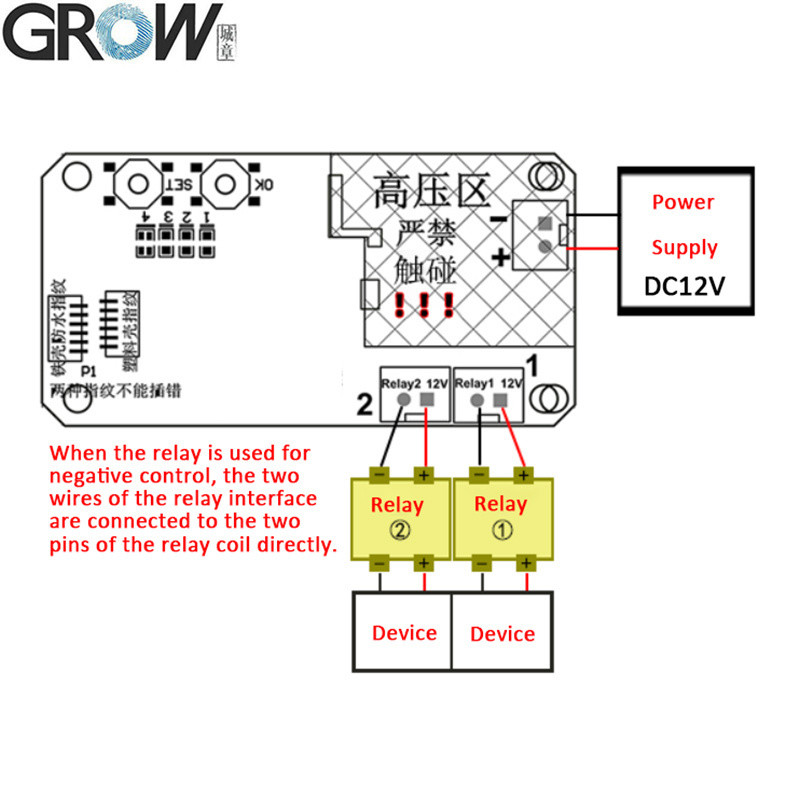

DC12V การออก 2 รีเล่ การจัดการ/นิ้วมือของผู้ใช้ โหมดการวิ่ง โหมดล็อคตัวเอง โหมดการจุดไฟ

คําแนะนําการใช้งาน KS220-S
(ในสถานการณ์การทํางานในโรงงาน รีเล่ยที่ 1 ในโหมดล็อคตัวเอง รีเล่ยที่ 2 ในโหมดจุดไฟ)

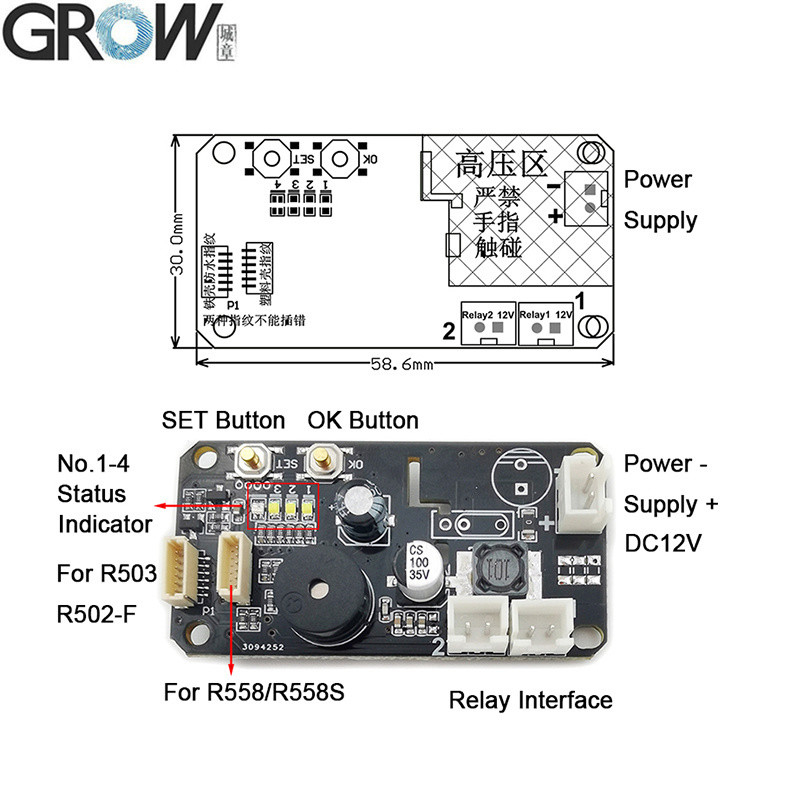

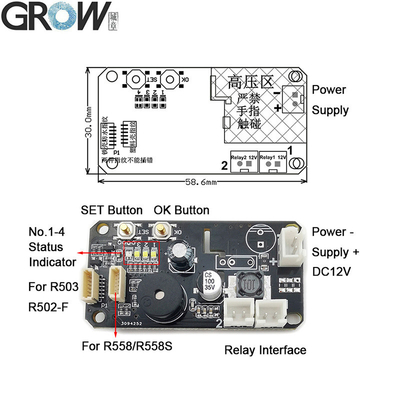

1.รหัสนิ้วมือผู้บริหารกดสั้นปุ่ม SET ตัวชี้ระดับ 4 แสดงสีฟ้า จากนั้นกดปุ่ม OK เพื่อยืนยันวางนิ้วมือผู้บริหารเดียวกันหลายครั้งในพื้นที่เก็บนิ้วมือจนกว่าการได้ยินเพลงหมายถึงบันทึกนิ้วมือสําเร็จ.นิ้วมือสามารถจดทะเบียนอย่างต่อเนื่องและมันสามารถจดทะเบียนนิ้วมือผู้บริหาร 10 ชิ้น; หากไม่จําเป็นต้องเพิ่มนิ้วมือมากขึ้น, รอไม่กี่วินาทีเพื่อออกจากหากผู้บริหารลงทะเบียนเต็ม,มันจะออกจากสภาวะการลงทะเบียนผู้บริหารโดยอัตโนมัติหลังจากได้ยิน "DiDiDi". มันจะเริ่มลงทะเบียนลายนิ้วมือของผู้ใช้ถ้ากดปุ่ม SET อีกครั้งรูปนิ้วมือของผู้บริหารไม่มีฟังก์ชันเปิดล็อค, ใช้สําหรับบันทึกหรือลบลายนิ้วมือเท่านั้น.ลายนิ้วมือผู้บริหารแสดง LED แหวนสีม่วง,ลายนิ้วมือผู้ใช้แสดง LED แหวนสีฟ้า.

2.บันทึกนิ้วมือผู้ใช้:กดลายนิ้วมือผู้บริหาร จนกระทั่งโมดูลแสดงไฟชี้นิ้วมือสีฟ้า และได้ยินเพลงวางนิ้วมือผู้ใช้งานเดียวกันกับหลายครั้งในพื้นที่เก็บนิ้วมือจนกว่าการได้ยินเพลงหมายถึงนิ้วมือบันทึกสําเร็จ.ลายนิ้วมือสามารถจดทะเบียนต่อเนื่องเมื่อระบบในรัฐจดทะเบียน; หากไม่จําเป็นต้องเพิ่มลายนิ้วมือมากขึ้น, รอไม่กี่วินาที

3.ลบลายนิ้วมือผู้ใช้:กดลายนิ้วมือผู้บริหาร จนกระทั่งโมดูลแสดงไฟชี้แจงสีแดง และได้ยินเสียงเสียง "DiDiDi" และเพลง

4กลับสู่การตั้งค่าในโรงงานกดสั้นปุ่ม SET ซ้ําแล้วซ้ําเล่า จนกว่าตัวแสดงสถานะ NO.4 จะแสดงสีแดงจากนั้นยาวกดปุ่ม OK จนกระทั่งโมดูลลายนิ้วมือแสดงสัญญาณสีแดง แสงส่องไวและได้ยินเพลง หมายความว่าการเริ่มต้นการดําเนินงานสําเร็จ.

5วิธีการใช้รีเล 1:กดสั้นลายนิ้วมือผู้ใช้ที่จดทะเบียน โมดูลลายนิ้วมือแสดงไฟเขียว

6วิธีการใช้รีเล 2:กดยาวบันทึกลายนิ้วมือของผู้ใช้งาน โมดูลลายนิ้วมือแสดงแสงสีฟ้า

หมายเหตุ:
1.รหัสนิ้วมือใด ๆ สามารถใช้ได้ในสภาพโรงงาน แต่ฟังก์ชันจะไม่มีค่าหลังจากการจดทะเบียนรหัสนิ้วมือ
