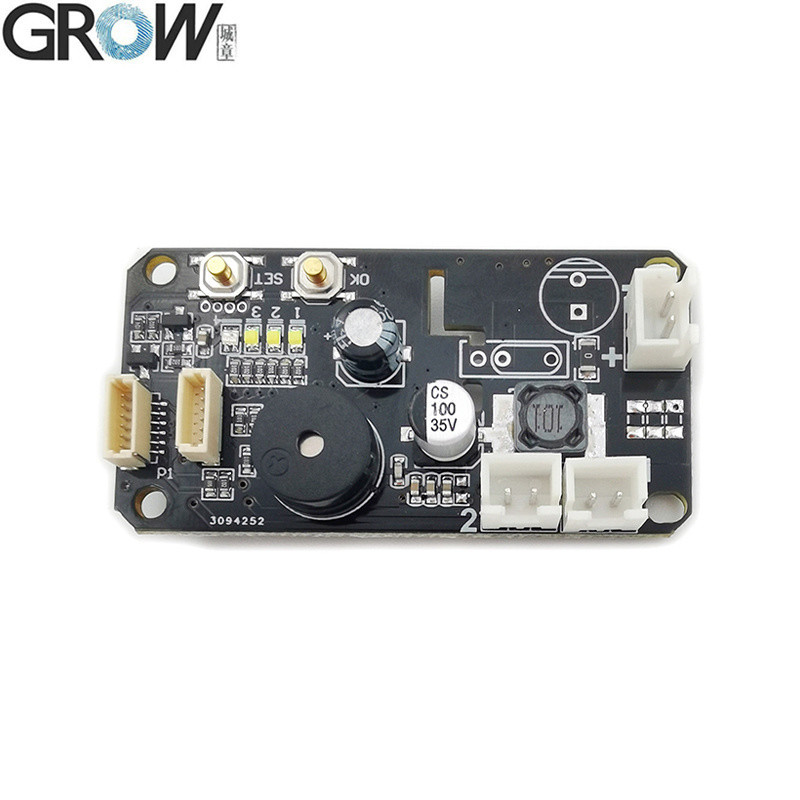

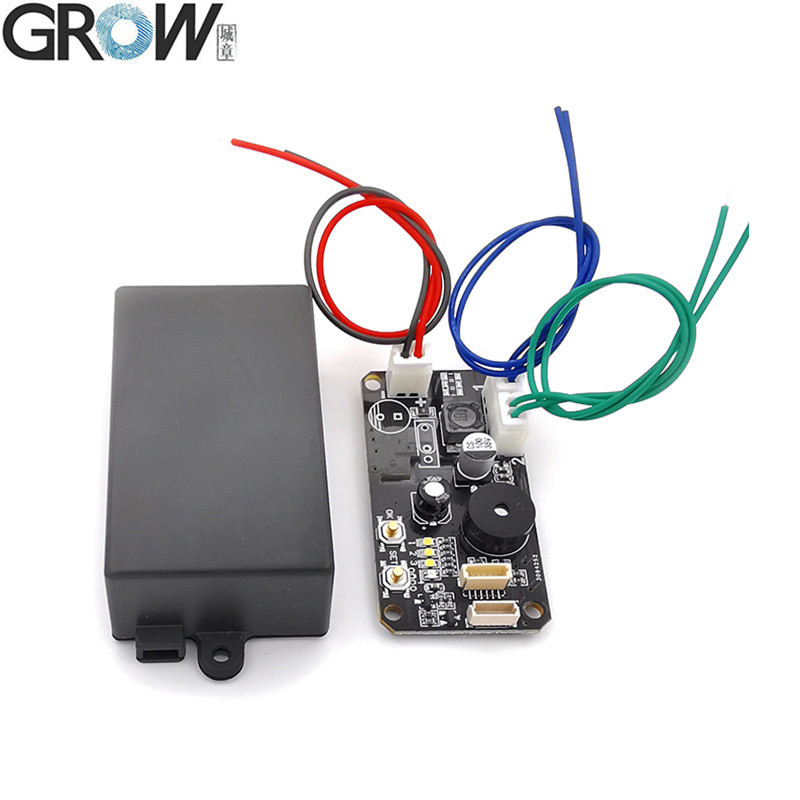

GROW KS220-S DC12V 2 รีเล่ ออก แผ่นควบคุมการเข้าถึงลายนิ้วมือ ด้วยระบบล็อคตัวเอง/จุดไฟ/โหมดการเล่น กับผู้บริหาร/ผู้ใช้

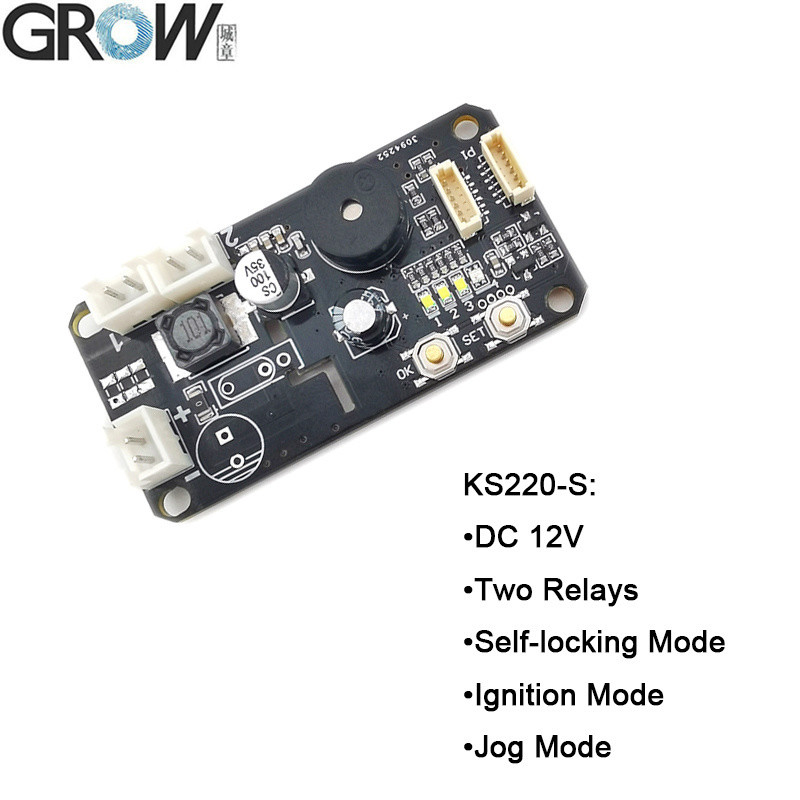

KS220-S พารามิเตอร์ทางเทคนิค
พารามิเตอร์ทางเทคนิค:
·แหล่งจ่ายไฟ: DC 12V
·กระแสไฟสแตนด์บาย: 25uA
·ความจุลายนิ้วมือ:
·ลายนิ้วมือผู้ดูแลระบบ: 10 ชิ้น
·ลายนิ้วมือผู้ใช้: R503/R502-F: 190 ชิ้น     R558/R558S: 110 ชิ้น
·เอาต์พุต: รีเลย์
·โหมดรีเลย์: โหมดล็อคตัวเอง, โหมดจุดระเบิด, โหมด Jog

คำแนะนำที่เป็นประโยชน์:

หาก ต้องการ เชื่อมต่อ กับ รถยนต์, รถจักรยานยนต์, และ ต้องการ ผลิตภัณฑ์ ที่มีความปลอดภัยสูง แนะนำ ให้เลือก R503, R502-F

ความแตกต่างระหว่าง KS220-S และ KS220-L:

KS220-S: DC12V, 25uA

KS220-L: DC30-75V, 3.5mA

คู่มือการใช้งาน KS220-S

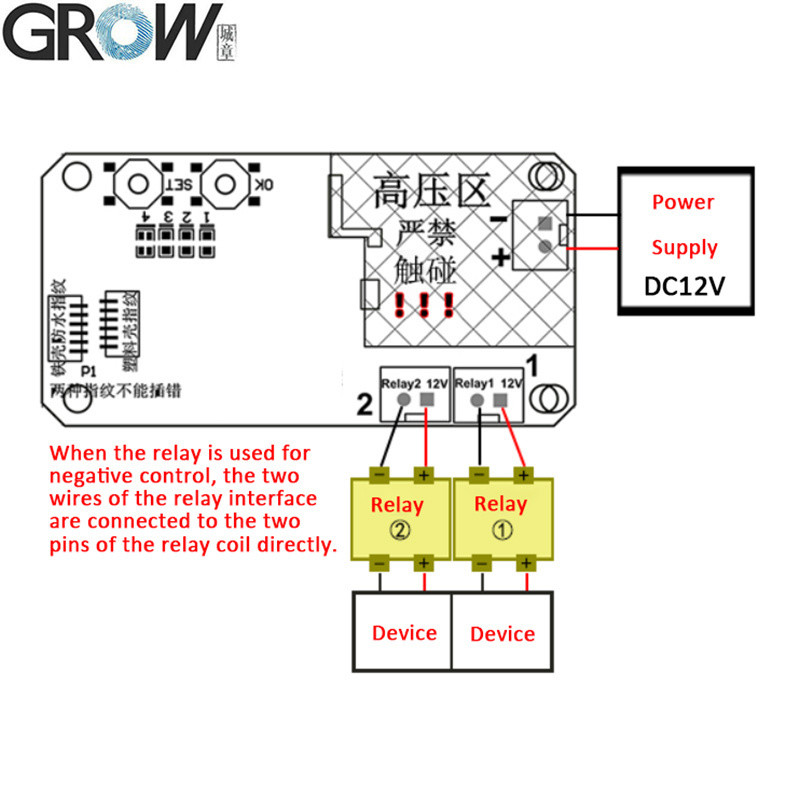

(ในสถานะการทำงานจากโรงงาน รีเลย์หมายเลข 1 อยู่ในโหมดล็อคตัวเอง รีเลย์หมายเลข 2 อยู่ในโหมดจุดระเบิด)

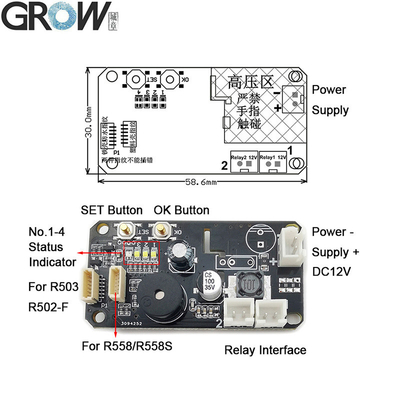

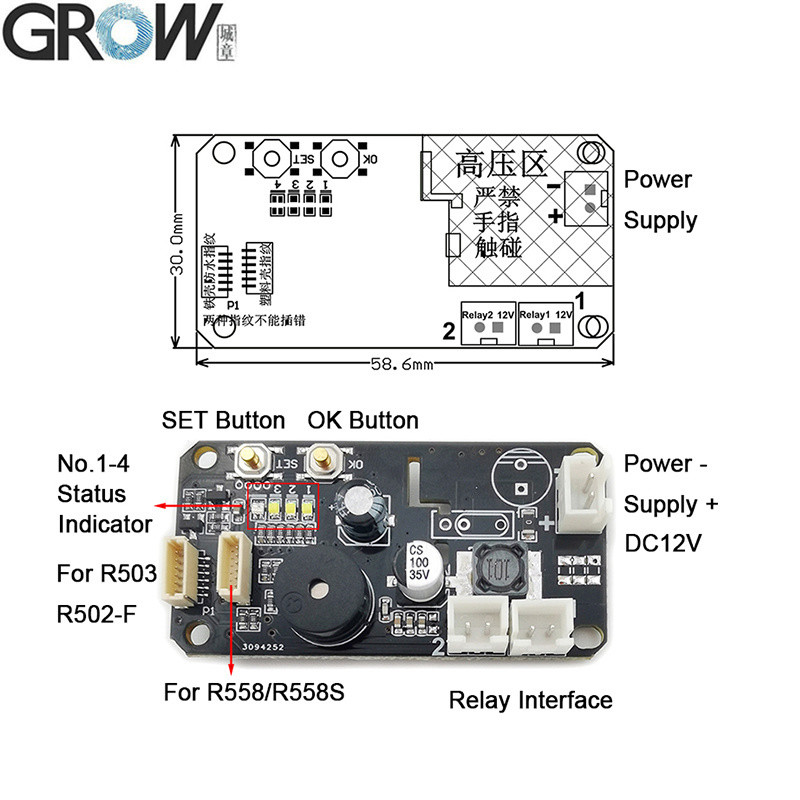

1. ลงทะเบียนลายนิ้วมือผู้ดูแลระบบ:กดปุ่ม SET สั้นๆ ไฟแสดงสถานะหมายเลข 4 จะแสดงสีน้ำเงิน จากนั้นกดปุ่ม OK เพื่อยืนยัน ตอนนี้ไฟ LED ของโมดูลลายนิ้วมือจะกะพริบ วางนิ้วของผู้ดูแลระบบเดิมซ้ำๆ ในบริเวณเก็บลายนิ้วมือจนกว่าจะได้ยินเสียงเพลง หมายถึงการลงทะเบียนลายนิ้วมือสำเร็จ สามารถลงทะเบียนลายนิ้วมือได้อย่างต่อเนื่องและสามารถลงทะเบียนลายนิ้วมือผู้ดูแลระบบได้ 10 ชิ้น หากไม่ต้องการเพิ่มลายนิ้วมืออีก ให้รอสักครู่เพื่อออก หากผู้ดูแลระบบลงทะเบียนครบแล้ว ระบบจะออกจากสถานะการลงทะเบียนผู้ดูแลระบบโดยอัตโนมัติหลังจากได้ยินเสียง "DiDiDi" จะเริ่มลงทะเบียนลายนิ้วมือผู้ใช้หากกดปุ่ม SET อีกครั้ง ลายนิ้วมือผู้ดูแลระบบไม่มีฟังก์ชันปลดล็อก ใช้สำหรับลงทะเบียนหรือลบลายนิ้วมือเท่านั้น ลายนิ้วมือผู้ดูแลระบบแสดงไฟ LED วงแหวนสีม่วง ลายนิ้วมือผู้ใช้แสดงไฟ LED วงแหวนสีน้ำเงิน

2. ลงทะเบียนลายนิ้วมือผู้ใช้:กดลายนิ้วมือผู้ดูแลระบบจนกว่าโมดูลจะแสดงไฟแสดงสถานะสีน้ำเงินและได้ยินเสียงเพลง หมายถึงสามารถเพิ่มลายนิ้วมือผู้ใช้ได้ วางนิ้วของผู้ใช้เดิมซ้ำๆ ในบริเวณเก็บลายนิ้วมือจนกว่าจะได้ยินเสียงเพลง หมายถึงการลงทะเบียนลายนิ้วมือสำเร็จ สามารถลงทะเบียนลายนิ้วมือได้อย่างต่อเนื่องเมื่อระบบอยู่ในสถานะลงทะเบียน หากไม่ต้องการเพิ่มลายนิ้วมืออีก ให้รอสักครู่

3. ลบลายนิ้วมือผู้ใช้:กดลายนิ้วมือผู้ดูแลระบบจนกว่าโมดูลจะแสดงไฟแสดงสถานะสีแดงและได้ยินเสียง "DiDiDi" และเสียงเพลง หมายถึงลายนิ้วมือผู้ใช้ถูกลบ

4. กลับสู่ค่าเริ่มต้นจากโรงงาน:กดปุ่ม SET สั้นๆ ซ้ำๆ จนกระทั่งไฟแสดงสถานะหมายเลข 4 แสดงสีแดง จากนั้นกดปุ่ม OK ค้างไว้จนกว่าโมดูลลายนิ้วมือจะแสดงไฟแสดงสถานะสีแดงกะพริบเร็วและได้ยินเสียงเพลง หมายถึงการดำเนินการเริ่มต้นสำเร็จ

5. วิธีใช้รีเลย์ 1:กดลายนิ้วมือผู้ใช้ที่ลงทะเบียนสั้นๆ โมดูลลายนิ้วมือแสดงไฟสีเขียว

6. วิธีใช้รีเลย์ 2:กดลายนิ้วมือผู้ใช้ที่ลงทะเบียนค้างไว้ โมดูลลายนิ้วมือแสดงไฟสีน้ำเงิน

หมายเหตุ:
1. สามารถใช้นิ้วมือใดก็ได้ในสถานะโรงงาน แต่ฟังก์ชันจะใช้งานไม่ได้หลังจากลงทะเบียนลายนิ้วมือแล้ว
