GROW KR501 การออกระดับสูง DC3.3-10V บอร์ดควบคุมลายนิ้วมือ ด้วยโมดูลลายนิ้วมือสําหรับระบบควบคุมการเข้าถึง

ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ได้รับการรับรอง: CE
จำนวนสั่งซื้อขั้นต่ำ: 1
รายละเอียดการบรรจุ: กล่อง
เวลาการส่งมอบ: ระยะเวลาเตรียมการสำหรับฤดูกาลสูงสุด: ภายใน 15 วันทำการ ระยะเวลาเตรียมการนอกฤดูกาล: ภายใน 15 วันทำการ
เงื่อนไขการชำระเงิน: ที/ที, เพย์พาล
สามารถในการผลิต: 5000
ข้อมูลรายละเอียด
รุ่น NO.: เคอาร์501 หน้าจอ: เป็นภาพ
อินเทอร์เฟซการสื่อสาร: RS232 ความจุของลายนิ้วมือ: 20
พลังงานไฟฟ้า: กระแสตรง 3.7-10 โวลต์ output: 1 วินาที, 3.3V-500mA
กระแสไฟสแตนด์บายสำหรับแผงควบคุม: 2.5-7ua, ค่าทั่วไป: 3ua กระแสการทํางาน: 40-250mA,ค่าทั่วไป: 45mA
ขนาด: เส้นผ่านศูนย์กลาง 36มม. แพ็คเกจการขนส่ง: แพคเกจกล่องส่งออกมาตรฐาน
รายละเอียด: แหล่งจ่ายไฟ: DC3.7-10V สัญลักษณ์: เติบโต
สาเหตุ: จีน รหัส Hs: 8471609000
สามารถในการผลิต: 5000 ขนาดของแพคเกจ: 13.00ซม.* 8.00ซม.* 9.00ซม.
น้ําหนักรวมของแพคเกจ: 0.100กก บริการเสียง: ไม่มีบริการเสียง
นาฬิกา: ไม่มีนาฬิกา สี: เป็นภาพ
ตัวอย่าง: US$ 6.5/ชิ้น 1 ชิ้น(สั่งซื้อขั้นต่ำ) | การปรับแต่ง: สามารถใช้ได้
ค่าใช้จ่ายในการจัดส่งสินค้า: เกี่ยวกับค่าจัดส่งและเวลาจัดส่งโดยประมาณ วิธีการจ่ายเงิน: การชำระเงินครั้งแรก การชำระเงินเต็มจำนวน
สกุลเงิน: ดอลลาร์สหรัฐ การคืนสินค้าและการคืนเงิน: คุณสามารถขอคืนเงินได้ภายใน 30 วันหลังจากได้รับสินค้า
เน้น:

3.3V บอร์ดควบคุมลายนิ้วมือ

,

3โมดูลสแกนลายนิ้วมือ.3V

,

บอร์ดควบคุมลายนิ้วมือระดับสูง


รายละเอียดสินค้า

GROW KR501 การออกระดับสูง DC3.3-10V บอร์ดควบคุมลายนิ้วมือ ด้วยโมดูลลายนิ้วมือสําหรับระบบควบคุมการเข้าถึง 0

พารามิเตอร์ทางเทคนิค

DC3.7-10V, เอาต์พุตระดับสูง, เอาต์พุต: 1 วินาที, 3.3V-500mA

·ความจุลายนิ้วมือ: 20
·แรงดันใช้งาน: DC 3.7-10V
·กระแสไฟสแตนด์บาย (ไม่รวมอุปกรณ์ภายนอก): 2.5-7uA ค่าทั่วไป: 3uA
·กระแสไฟใช้งาน (ไม่รวมอุปกรณ์ภายนอก): 40-250mA ค่าทั่วไป: 45mA
·เอาต์พุต: 1 วินาที, 3.3V-500mA
·สัญญาณเตือนแรงดันไฟฟ้าต่ำ: ≤4.8V

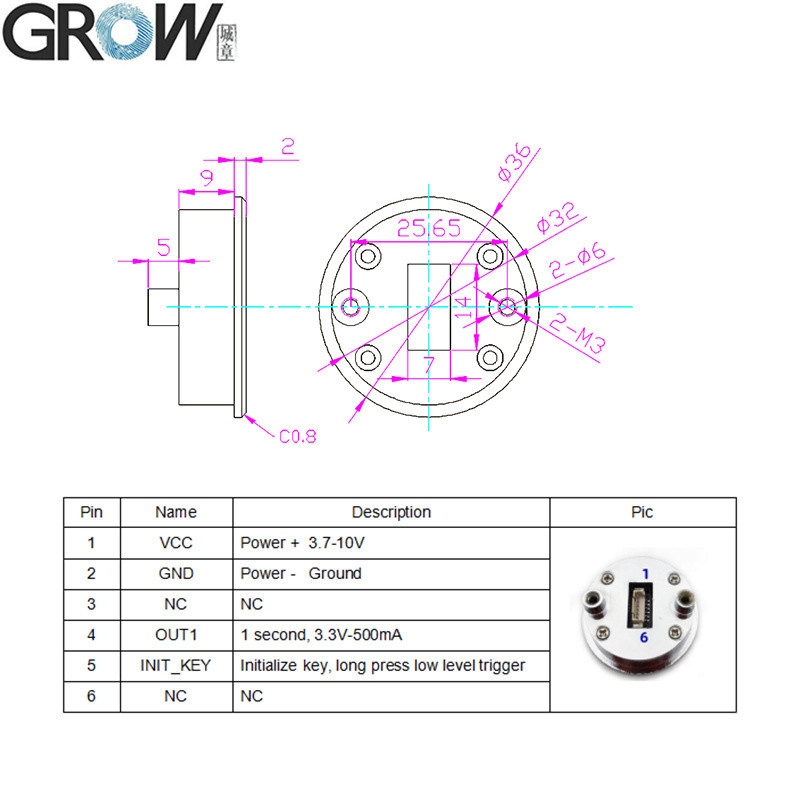

คำจำกัดความของพิน:
พิน ชื่อ คำอธิบาย
1 VCC ไฟ + 3.7-10V
2 GND ไฟ - กราวด์
3 NC NC
4 OUT1 1 วินาที, 3.3V-500mA
5 INIT_KEY ปุ่มเริ่มต้น, กดค้างเพื่อทริกเกอร์ระดับต่ำ
6 NC NC


คำแนะนำการใช้งาน

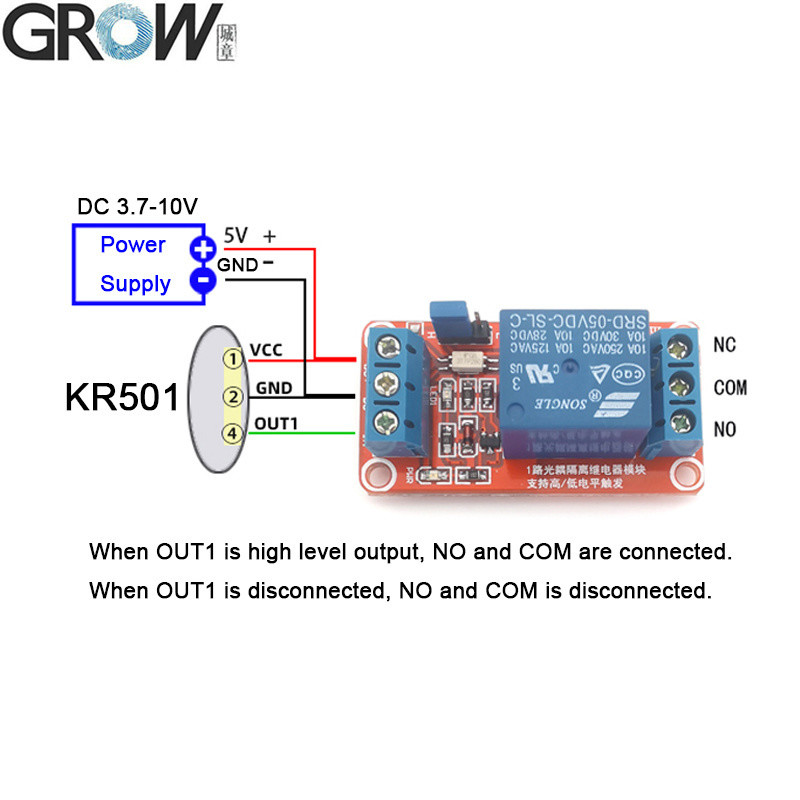

หลังจากผ่านลายนิ้วมือแล้ว พิน OUT1 จะส่งสัญญาณที่มีแรงดันไฟฟ้า 3.3V และกระแสไฟ 500mA เป็นเวลา 1 วินาที ในสถานะเริ่มต้น ลายนิ้วมือใดๆ ก็สามารถผ่านได้

1. ลงทะเบียนลายนิ้วมือ: กดลายนิ้วมือที่ลงทะเบียนค้างไว้ (ในสถานะเริ่มต้น ให้กดลายนิ้วมือใดๆ) จนกระทั่งไฟแสดงสถานะสีน้ำเงินติดสว่างและได้ยินเสียงเพลง หมายความว่าระบบอยู่ในสถานะลงทะเบียน ให้กดนิ้วลงบนพื้นที่เก็บลายนิ้วมือหลายๆ ครั้ง แต่ละครั้งจะมีเสียง "di" จนกว่าจะได้ยินเสียงเพลง หมายความว่าการลงทะเบียนลายนิ้วมือสำเร็จ สามารถลงทะเบียนลายนิ้วมือได้อย่างต่อเนื่องเมื่อระบบอยู่ในสถานะลงทะเบียน หากไม่ต้องการเพิ่มลายนิ้วมืออีก ให้รอสักครู่
หมายเหตุ: ในสถานะเริ่มต้น ต้องลงทะเบียนลายนิ้วมือที่ถูกต้องมากกว่า 2 ลายนิ้วมือในครั้งแรก จากนั้นระบบจึงจะสามารถออกจากสถานะเริ่มต้นได้

2. ลบลายนิ้วมือ (กลับสู่สถานะเริ่มต้น):
2.1 กดลายนิ้วมือที่ลงทะเบียนค้างไว้ จนกระทั่งไฟแสดงสถานะสีแดงติดสว่าง หมายความว่าลายนิ้วมือทั้งหมดถูกลบและกลับสู่สถานะเริ่มต้น
2.2 ใช้พิน INIT_KEY ในสถานะสแตนด์บาย ให้เชื่อมต่อพิน INIT_KEY กับกราวด์ จนกระทั่งไฟแสดงสถานะสีแดงติดสว่าง ได้ยินเสียง "Di-" ถอดการต่อลงกราวด์ ไฟแสดงสถานะเปลี่ยนเป็นสีเขียว หมายความว่าลายนิ้วมือทั้งหมดถูกลบและกลับสู่สถานะเริ่มต้น




GROW KR501 การออกระดับสูง DC3.3-10V บอร์ดควบคุมลายนิ้วมือ ด้วยโมดูลลายนิ้วมือสําหรับระบบควบคุมการเข้าถึง 1
GROW KR501 การออกระดับสูง DC3.3-10V บอร์ดควบคุมลายนิ้วมือ ด้วยโมดูลลายนิ้วมือสําหรับระบบควบคุมการเข้าถึง 2GROW KR501 การออกระดับสูง DC3.3-10V บอร์ดควบคุมลายนิ้วมือ ด้วยโมดูลลายนิ้วมือสําหรับระบบควบคุมการเข้าถึง 3GROW KR501 การออกระดับสูง DC3.3-10V บอร์ดควบคุมลายนิ้วมือ ด้วยโมดูลลายนิ้วมือสําหรับระบบควบคุมการเข้าถึง 4GROW KR501 การออกระดับสูง DC3.3-10V บอร์ดควบคุมลายนิ้วมือ ด้วยโมดูลลายนิ้วมือสําหรับระบบควบคุมการเข้าถึง 5GROW KR501 การออกระดับสูง DC3.3-10V บอร์ดควบคุมลายนิ้วมือ ด้วยโมดูลลายนิ้วมือสําหรับระบบควบคุมการเข้าถึง 6GROW KR501 การออกระดับสูง DC3.3-10V บอร์ดควบคุมลายนิ้วมือ ด้วยโมดูลลายนิ้วมือสําหรับระบบควบคุมการเข้าถึง 7

GROW KR501 การออกระดับสูง DC3.3-10V บอร์ดควบคุมลายนิ้วมือ ด้วยโมดูลลายนิ้วมือสําหรับระบบควบคุมการเข้าถึง 8GROW KR501 การออกระดับสูง DC3.3-10V บอร์ดควบคุมลายนิ้วมือ ด้วยโมดูลลายนิ้วมือสําหรับระบบควบคุมการเข้าถึง 9GROW KR501 การออกระดับสูง DC3.3-10V บอร์ดควบคุมลายนิ้วมือ ด้วยโมดูลลายนิ้วมือสําหรับระบบควบคุมการเข้าถึง 10
GROW KR501 การออกระดับสูง DC3.3-10V บอร์ดควบคุมลายนิ้วมือ ด้วยโมดูลลายนิ้วมือสําหรับระบบควบคุมการเข้าถึง 11
