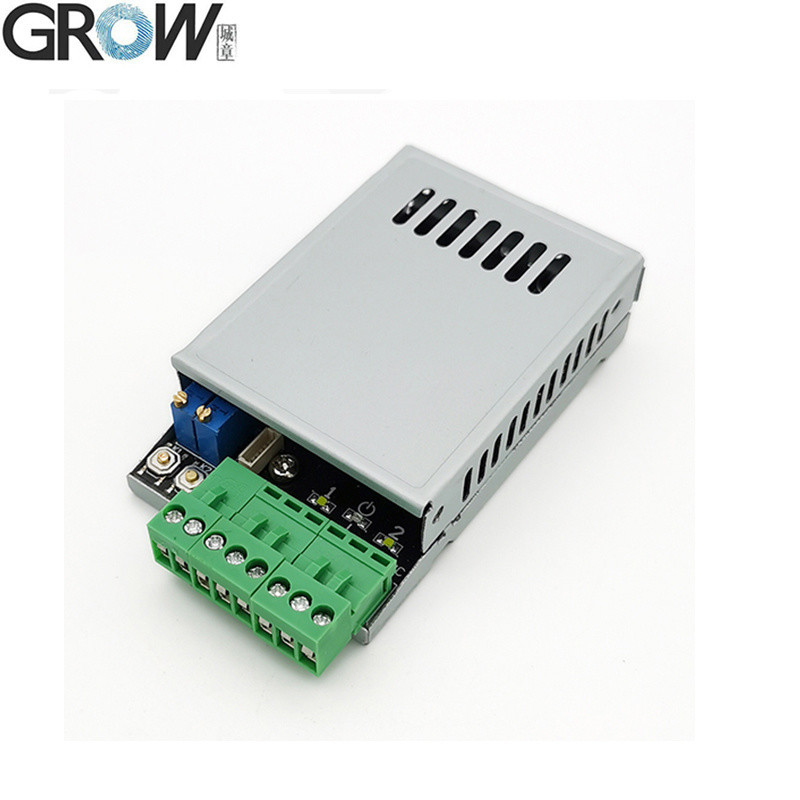

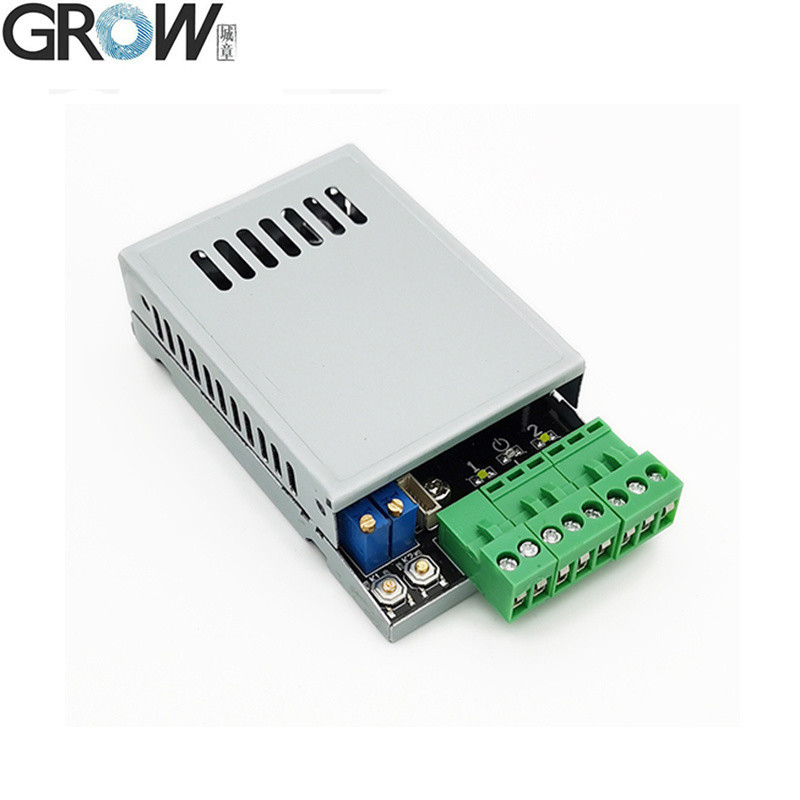

ปริมาตรเทคนิค

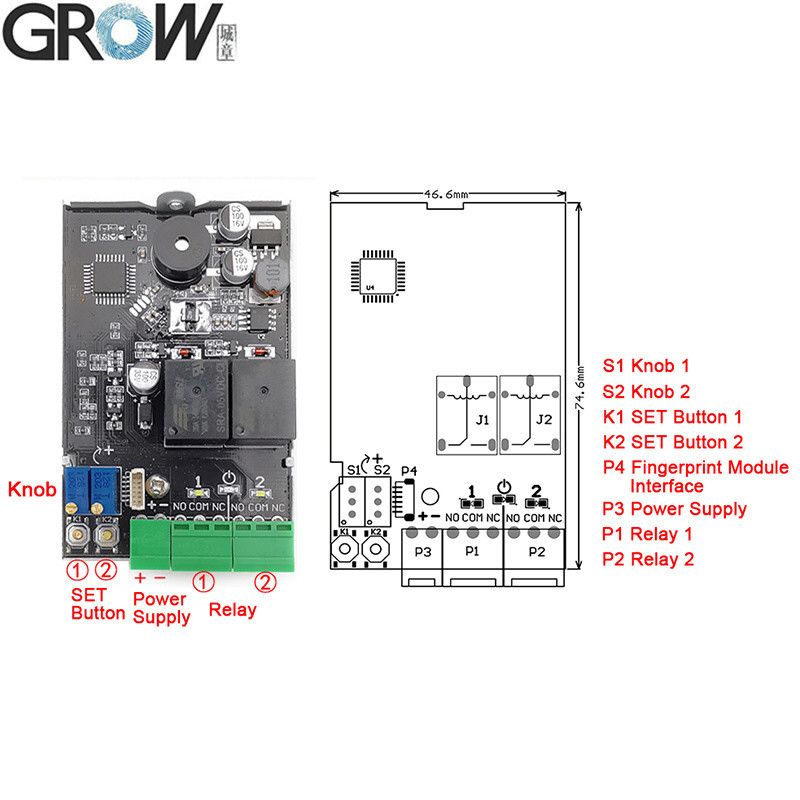

·P1: แหล่งไฟฟ้า:DC10V-30V
·P2: Output:Relay ((ปัจจุบันสูงสุด: 10A)
·P3: MX 1.0-6P โมดูลลายนิ้วมือ (สามารถเชื่อมต่อ R502,R502-A,R503)
·P4: MX 1.25-6P โมดูลลายนิ้วมือ (สามารถเชื่อมต่อ R300,R301T,R302,R303,R303T,R305,R306,R307,R501)
·กระแสรอคอย:6mA ((DC12V)
·ความจุของลายนิ้วมือ: 300 ชิ้น
คําแนะนําการปฏิบัติงาน
1.SET Button ((K1-K2)
1.1 รีสเตอร์ผู้บริหารนิ้วมือ: กดปุ่ม SET ในไม่ช้า ระบบในสถานะของรีสเตอร์ผู้บริหารและแสงส่องสีฟ้าส่องไววางนิ้วเดียวกันหลายครั้งในพื้นที่เก็บลายนิ้วมือ จนกระทั่งได้ยินเสียงดนตรี หมายถึงบันทึกลายนิ้วมือสําเร็จ.ลายนิ้วมือสามารถบันทึกได้อย่างต่อเนื่อง. หากไม่จําเป็นต้องเพิ่มลายนิ้วมือ, รอไม่กี่วินาทีเพื่อออกจาก
1.2 ลบลายนิ้วมือ:
1.2.1 ลบร่องรอยนิ้วมือตําแหน่งตัวเรเล่ตัวเดียว: กดปุ่ม SET ที่ตรงกันมานาน แสงส่องสีฟ้าจะส่องไว ฟังเสียงเสียง "Di" ยาวๆ ปล่อยนิ้วตัวชี้วัดเรเล่สว่างและได้ยินเพลง, หมายถึงตําแหน่งนี้ของนิ้วมือของผู้บริหารและผู้ใช้ถูกลบ
1.2.2 ลบลายนิ้วมือตําแหน่งเรเล่ทั้งหมด ((กลับไปเป็นค่าตั้งค่าโรงงาน): กดปุ่ม SET อย่างยาวนานเพื่อได้ยินเสียงเสียง "Di" ยาวสองครั้ง ปล่อยนิ้วแปลว่าการเริ่มต้นสําเร็จกลับไปที่ค่าธรรมดาของโรงงาน
2.บันทึกลายนิ้วมือผู้ใช้งาน: กดลายนิ้วมือผู้บริหารประมาณ 10 วินาที จนจะได้ยินเสียงดนตรีและไฟชี้นิ้วมือสีฟ้าส่องไววางนิ้วมือผู้ใช้งานเดียวกันกับหลายครั้งในพื้นที่เก็บนิ้วมือจนกว่าการได้ยินเพลงหมายถึงนิ้วมือบันทึกสําเร็จ.ลายนิ้วมือสามารถจดทะเบียนอย่างต่อเนื่อง. หากไม่จําเป็นต้องเพิ่มลายนิ้วมือ, รอไม่กี่วินาทีเพื่อออกจาก (หมายเหตุ:สถานที่เก็บรหัสนิ้วมือของผู้ใช้ขึ้นอยู่กับสถานที่เก็บรหัสนิ้วมือของผู้บริหาร; หากร่องนิ้วมือของผู้บริหารถูกเก็บไว้ในเลขที่ 1 และเลขที่ 2 ในเวลาเดียวกัน, ร่องนิ้วมือของผู้ใช้จะถูกเก็บไว้ในเลขที่ 1 โดยบังคับใช้ได้.)
3.ลบลายนิ้วมือผู้ใช้งาน: กดลายนิ้วมือผู้บริหารประมาณ 20 วินาที จนจะได้ยินเสียง "Di-" และเพลง, หมายความว่าลายนิ้วมือผู้ใช้งานที่ตําแหน่งนี้จะถูกลบ (หมายเหตุ:การลบตําแหน่งของลายนิ้วมือของผู้ใช้ขึ้นอยู่กับตําแหน่งที่เก็บของลายนิ้วมือของผู้บริหารหากรหัสนิ้วมือของผู้บริหารถูกเก็บไว้ในเลขที่ 1 และเลขที่ 2 ในเวลาเดียวกัน รหัสนิ้วมือของผู้ใช้ในเลขที่ 1 จะถูกลบโดยซ่อนข้าง
4.ตั้งเวลารีเล:หมุน S1 หรือ S2 เพื่อตั้งเวลาปิดของรีเลจาก 0.5 ถึง 60 วินาที เมื่อเกิน 60 วินาที มันจะอยู่ในสภาพเปิดปกติ ปิดปกติรีเล่ทํางานเมื่อลายนิ้วมือผ่าน, แล้วรีเล่ปล่อยเมื่อลายนิ้วมือผ่านอีกครั้ง, รีเล่ทํางานและปล่อยเป็นวงกลม. รีเล่คือการออกติดต่อ, สัญญาณสวิทช์, ไม่มีการออกแรงดัน
5การใช้งาน: กดนิ้ว, รีเล่จะปิดหลังจากรอยนิ้วมือผ่าน, และเวลาปิดที่กําหนดโดย S1 หรือ S2.
หมายเหตุ:
1. ไฟชี้วัดทั้งหมดปิดในสภาพรอ และไฟเปิดในสภาพทํางาน
2.ถ้าต้องการปิดไฟตัวชี้วัดโมดูลเมื่ออยู่ในโหมดเปิดปกติ กดปุ่ม SET ให้ยาวนานเพื่อได้ยินเสียงเสียง "Di" ยาวนานสามครั้ง. กดซ้ําการกระทํานี้เพื่อเปิด

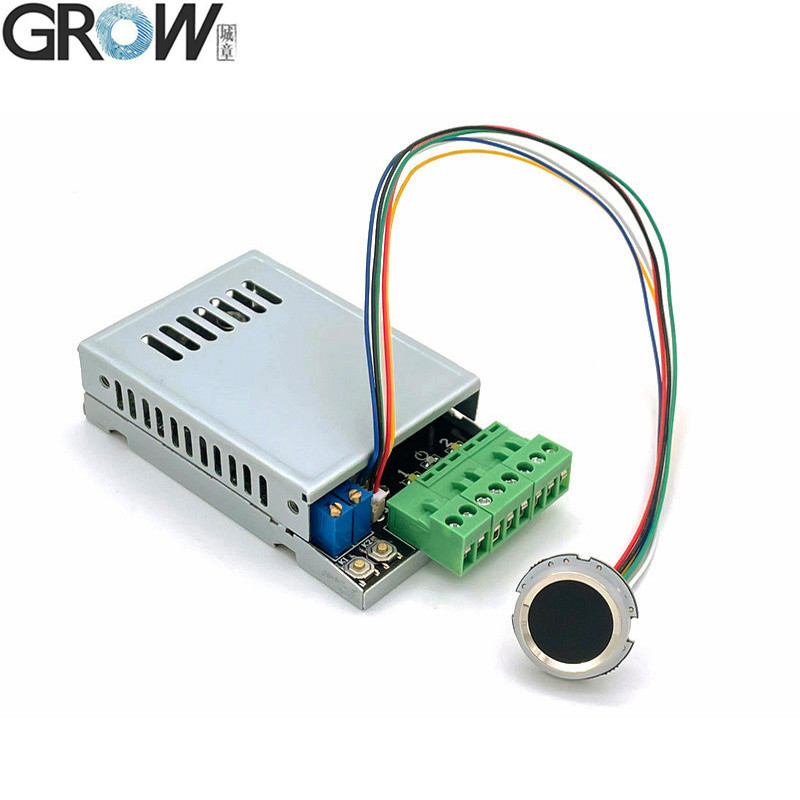

K220 สามารถใช้ได้พร้อมกับ R502,R502-A,R502-AW,R503 มูลล์ลายนิ้วมือ

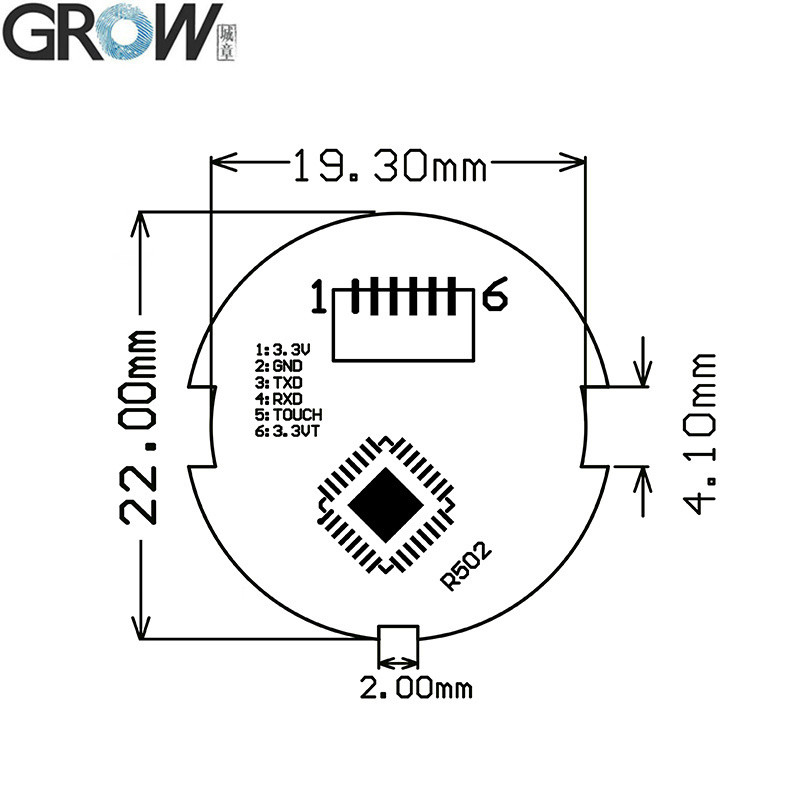

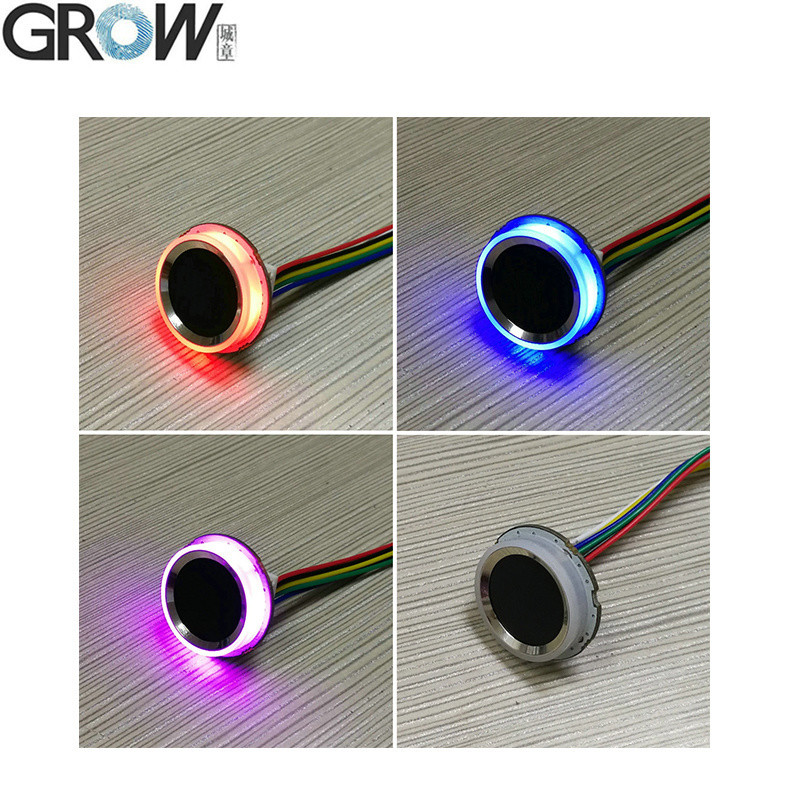

R502-A รายละเอียด
| รุ่น |
R502-A |
| ประเภท |
โมดูลลายนิ้วมือจุ |
| อินเตอร์เฟซ |
UART ((TTL) |
| การแก้ไข |
508 DPI |
| โวลเตชั่น |
DC 3.3V |
| ความจุของลายนิ้วมือ |
200 |
| เครื่องตรวจจับ |
192*192 พิกเซล |
| กระแสการทํางาน |
20mA |
| ไฟฟ้ารอ |
ความดันแบบเฉพาะการสัมผัส: 3.3V, กระแสเฉลี่ย: 2uA |
| ขนาดภายนอกของโมดูลลายนิ้วมือ |
กว้าง 22 (mm) |
| ขนาดภายในโมดูลลายนิ้วมือ |
กว้าง 19.5 (มิลลิเมตร) |
| ความสูงของโมดูลลายนิ้วมือ |
5 (mm) |
| พื้นที่เก็บของจริง |
กว้าง 15.5 (มิลลิเมตร) |
| เครื่องเชื่อม |
MX1.0-6Pin |
| การควบคุม LED |
ใช่ |
| สี LED |
สีม่วง สีฟ้า และสีแดง |
| ความเร็วในการสแกน |
< 0.2 วินาที |
| ความเร็วในการตรวจสอบ |
< 0.3 วินาที |
| วิธีการจับคู่ |
1:1; 1:N |
| FRR |
≤ 1% |
| FAR |
≤ 0.001% |
| สถานที่ทํางาน |
-20C --- 60C |
| ความชื้นในการทํางาน |
10-85% |
| ความสามารถต่อต้านสแตติก |
15KV |
| ความเข้มข้นของความต้านทานต่อการบด |
1 ล้านครั้ง |
| อัตราการสื่อสาร (UART): |
(9600 × N) bps โดย N = 1 ~ 12 ((Default N = 6, หมายถึง 57600bps) |
ไฟล์
·ให้ไฟล์ SDK อิสระสําหรับ Arduino, Android,.Net, Windows และอื่นๆ
·ให้คู่มือผู้ใช้
วิดีโอปฏิบัติการ K220 บน Youtube:https://youtu.be/YQXeH9AGbco
หากต้องการไฟล์ SDK โปรดติดต่อเรา
