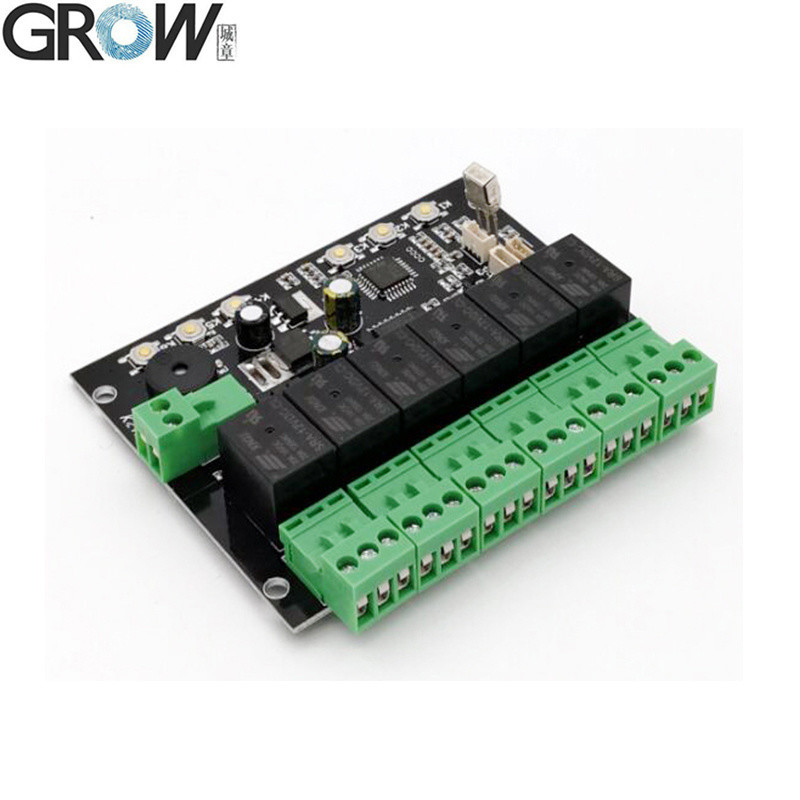

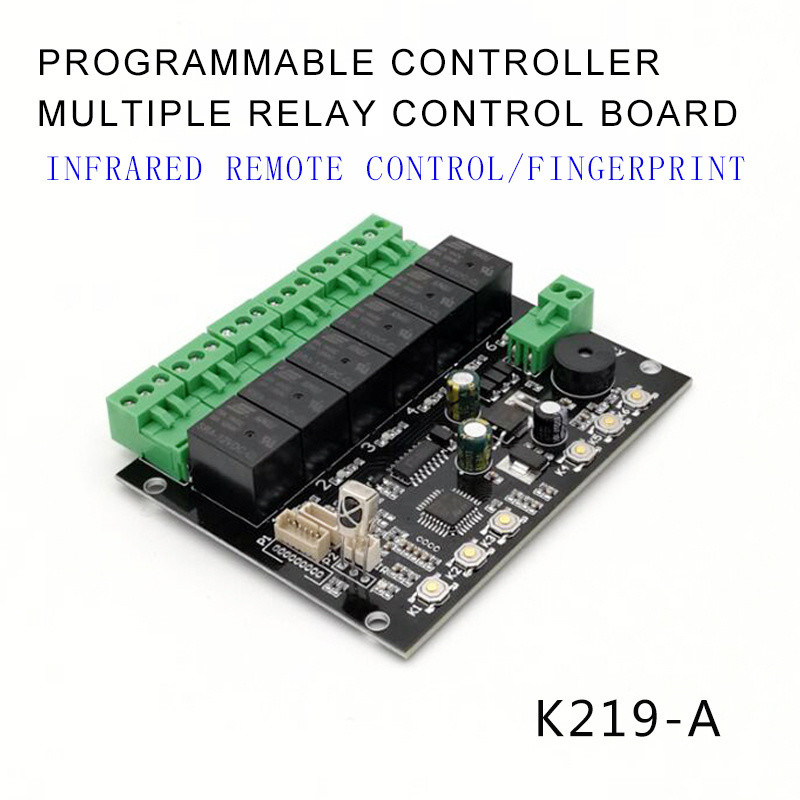

บอร์ดควบคุมลายนิ้วมือทนทาน 120 ความจุ ความแม่นยําสูง

ปริมาตรเทคนิค

พลังงานไฟฟ้า: DC12V

การออกอัตรา: รีเลย์ ((ปัจจุบันสูงสุด: 10A)

ความจุของลายนิ้วมือ:120 ชิ้น ((20ลายนิ้วมือต่อตําแหน่งเรเล่)

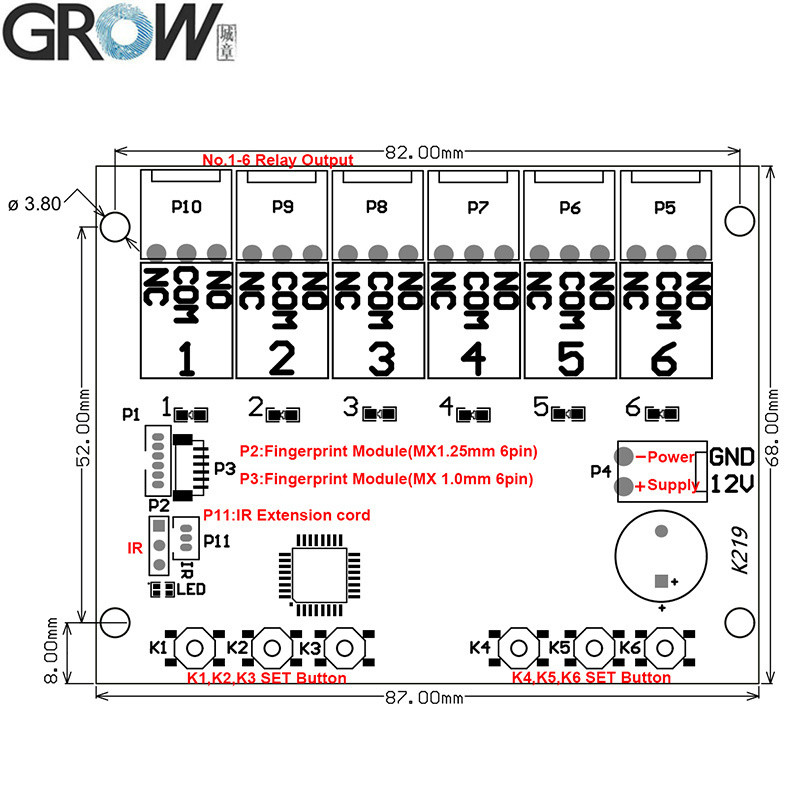

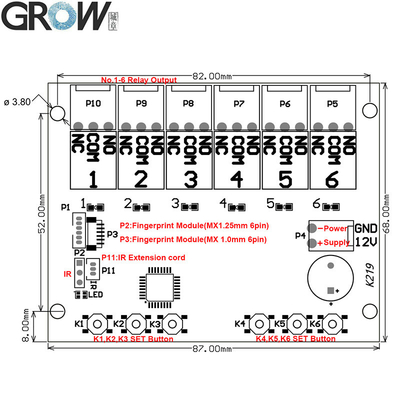

K1-K6 SET Button ตรงกับ No.1-6 Relay

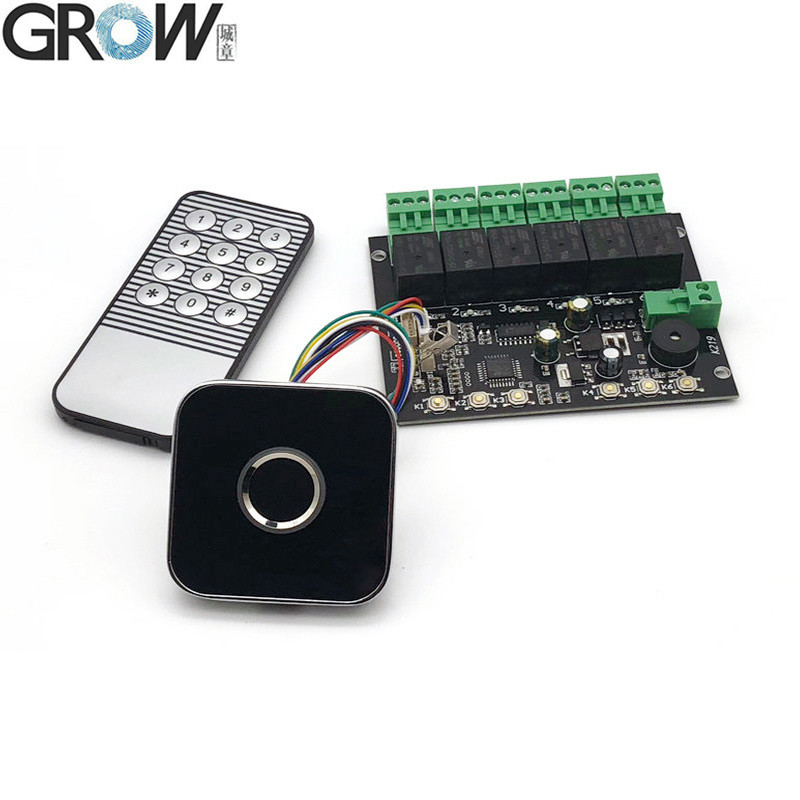

การบริหารคณะกรรมการควบคุม:ลายนิ้วมือ การควบคุมทางไกล ((IR)
(ก่อนการใช้งาน, มันจําเป็นต้องตื่นพร้อมการรอ. ผูกต่อโมดูลลายนิ้วมือ, และไฟชี้วัดคือเปิด, แล้วมันสามารถตั้งค่า.)


ฟังก์ชัน
1มีปุ่ม 6 ชุด
2มี 6 รีเล่
3. ปุ่ม SET หนึ่งควบคุมเรเล่หนึ่ง
4แต่ละเรลเล่สามารถเก็บลายนิ้วมือได้ 20 ชิ้น รวมทั้งหมด 120 ชิ้น
5. แผ่นนิ้วมือเดียวกัน สามารถเปิดได้ด้วยตัวต่อสลับที่แตกต่างกันในเวลาเดียวกัน

6. ใช้ปุ่ม SETรายการรูปลายนิ้วมือในระยะที่แตกต่างกัน
7. ใช้ปุ่ม SETกําจัด Singleรีเล่ย์โพสชั่นนิ้วมือ
8. ใช้ปุ่ม SETลบทั้งหมดรีเล่ย์ตําแหน่งนิ้วมือ
9มีการบริหารรหัสผ่าน
10. ใช้รีโมทคอนโทรลรายการรูปลายนิ้วมือไปยังรีเล่ย์ที่แตกต่างกัน
11. ใช้รีโมทคอนโทรลกําจัด Singleรีเล่ย์โพสชั่นนิ้วมือ
12. ใช้รีโมทคอนโทรลลบทั้งหมดรีเล่ย์โพสชั่นนิ้วมือ
13. ใช้รีโมทคอนโทรลปรับเวลารีเล่ต่าง ๆ (0.5s-99s)



คําแนะนําการปฏิบัติงาน

1. ปุ่ม SET:

1.1ลงทะเบียนลายนิ้วมือ:

กดปุ่ม SET สั้นๆ แสงส่องสีฟ้า แสงส่องไว หมายถึง ระบบอยู่ในสภาพบันทึก วางนิ้วในพื้นที่เก็บนิ้วมือบันทึกผลสําเร็จเมื่อได้ยินเพลงรหัสนิ้วมือสามารถจดทะเบียนอย่างต่อเนื่องเมื่อ ระบบในรัฐจดทะเบียน; หากไม่จําเป็นต้องเพิ่มลายนิ้วมือมากขึ้น, รอไม่กี่วินาทีเพื่อออกจาก.
1.2ลบลายนิ้วมือ:
1.2.1กวาดร่องรอยนิ้วมือตําแหน่งตัวต่อส่งเดียว:กดปุ่ม SET ที่ตรงกันมานาน แสงส่องสีฟ้าจะส่องไว ฟังเสียงเสียง "Di" ยาวๆ ปล่อยนิ้วหมายถึงตําแหน่งนี้ของร่องรอยนิ้วมือถูกลบ;
1.2.2ลบรอยนิ้วมือตําแหน่งเรเล่ทั้งหมด ((กลับไปยังการตั้งค่าโดยธรรมดาของโรงงาน):กดปุ่ม SET ยาวนานเพื่อได้ยินเสียงเสียง "Di" ยาวสองครั้ง ทุกเครื่องแสดงไฟส่อง



2ระบบควบคุมทางไกล:

(ก่อนการใช้งาน, มันจําเป็นที่จะตื่นตัวของโมดูลรอคอย. ดึงโมดูลลายนิ้วมือ, และไฟชี้วัดคือบน, แล้วมันสามารถกําหนด.)

ปาสเวิร์ดปกติของผู้บริหาร: 123456 ความยาวของปาสเวิร์ด: 6 หลัก

2.1. รหัสผ่านการใช้:กด *รหัสผ่าน ตัวชี้วัดสีแดงจุดหมายในโปรแกรมที่ระบุเสียงดนตรีหมายถึงการดําเนินงานสําเร็จ กด # เพื่อออกจาก

เพียงรหัสผ่านทางบริหารเท่านั้นที่ใช้ได้ สําหรับการตั้งค่าทางบริหาร แต่ไม่ใช้ในการเปิดล็อค

2.2. การเปลี่ยนแปลง Aการบริหารรหัสผ่าน:กด *รหัสผ่าน*1*รหัสผ่านใหม่*รหัสผ่านใหม่#

2.3.  รายการรหัสนิ้วมือของผู้ใช้:กด *รหัสผ่าน*2*ตําแหน่งรีเล่ ((01-06) #

ไฟในตําแหน่งนี้จะเปิด, วางนิ้วในพื้นที่การเก็บ, การบันทึกลายนิ้วมือสําเร็จเมื่อได้ยินเพลง.รหัสนิ้วมือสามารถจดทะเบียนอย่างต่อเนื่องเมื่อ ระบบในรัฐจดทะเบียน. ถ้าลายนิ้วมือเต็ม จะมีเสียงเตือน "Di Di Di" (หมายเหตุ: เมื่อนิ้วหนึ่งบันทึกในหลายตําแหน่งรีลเลย์ในเวลาเดียวกันนิ้วสามารถเปิดรีลต่าง ๆและระยะเวลาคือ 0.5 วินาที)

2.4.  ลบร่องนิ้วมือผู้ใช้:กด *รหัสผ่าน*6*ตําแหน่งรีเล่ ((01-06) #

ไฟในตําแหน่งนี้จะเปิดและสามารถได้ยินเพลง, แสดงว่าลายนิ้วมือของตําแหน่งรีเล่ได้รับการลบอย่างสําเร็จ

2.5. เซตง Rอีเลย์Tชื่อ:กด *รหัสผ่าน *5*ตําแหน่งรีเล่ ((01-06) *เวลา ((00-99) #

(00 หมายถึง 0.5s, 01 หมายถึง 1s, 02 หมายถึง 2s,...,99 หมายถึง 99s)

2.6. ทําความสะอาดระบบและกลับไปที่โรงงานปกติ:กด *รหัสผ่าน*3*รหัสผ่าน#

ไฟเรเล่ทั้งหมดเปิดแล้ว แสดงว่าการเคลียร์สําเร็จ และกลับมาเป็นแบบเดิมแล้ว
