K202 ปริมาตรเทคนิค
·P1: พลังงานไฟฟ้า:
DC12V·Output: Relay ((ปัจจุบันสูงสุด:10A)
·กระแสรอคอย: 15uA
·ความจุของลายนิ้วมือ: 120 ชิ้น
·ขนาด: 64.4 * 25.4 มม
·P2: MX 1.0mm พื้นที่ 6 Pin Fingerprint Module ((สามารถเชื่อมต่อ R502,R502-A,R502-AW,R503)
·P3: MX 1.25mm พื้นที่ 6 Pin Fingerprint Module ((สามารถเชื่อมต่อ R300,R301T,R303,R303T,R305,R306,R307,R501)
K202 ได้ถูกออกแบบมาเพื่อการใช้พลังงานต่ํา แหล่งไฟฟ้าคือ DC12V เวลารีเล่สามารถปรับโดยการหมุนปุ่ม เวลารีเล่: 0.5-13 วินาที
การลงทะเบียนลายนิ้วมือง่ายมาก แค่กดปุ่ม SET เพื่อลงทะเบียนลายนิ้วมือ และกดปุ่ม SET ให้ยาวนาน เพื่อกลับไปเป็นตัวกําหนดของโรงงาน
K202 คําแนะนําการใช้งาน
1.SET ปุ่ม:กดปุ่ม SET สั้นๆ แสงส่องสีฟ้าส่องไว และระบบอยู่ในสภาพบันทึก วางนิ้วบนพื้นที่เก็บลายนิ้วมือรหัสนิ้วมือสามารถจดทะเบียนอย่างต่อเนื่องเมื่อ ระบบในรัฐจดทะเบียน; หากไม่จําเป็นต้องเพิ่มลายนิ้วมือมากขึ้น, รอสองสามวินาที.
2กลับสู่การตั้งค่าในโรงงานกดปุ่ม SET จนจะได้ยินเสียง "Di" ยาวและเสียงดนตรี
3กําหนดเวลารีเลย์:หมุน K2 เพื่อตั้งเวลาปิดของรีเล่จาก 0.5 ถึง 13 วินาที
4การใช้:กดนิ้ว, รีเล่จะปิดหลังจากที่ร่องรอยนิ้วมือผ่านไป, และเวลาปิดถูกกําหนดโดย K2.
หมายเหตุ:1. ไฟชี้วัดทั้งหมดปิดในสภาพรอ และไฟเปิดในสภาพทํางาน
2. ริ้วมือใด ๆ สามารถใช้ได้ในสภาพโรงงาน แต่ฟังก์ชันจะไม่ใช้ได้หลังจากที่ริ้วมือถูกจดทะเบียน
K202 สามารถใช้ร่วมกันกับ R300,R301T,R303,R303T,R305,R306,R307,R501,R502,R502-A,R502-AW,R503 มูลล์ลายนิ้วมือ

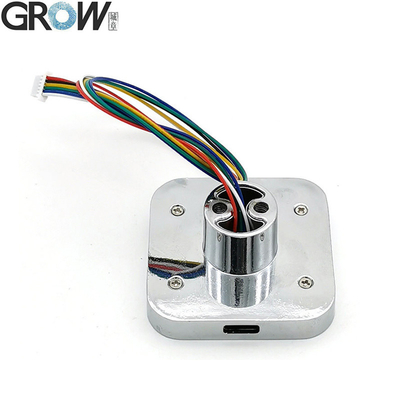

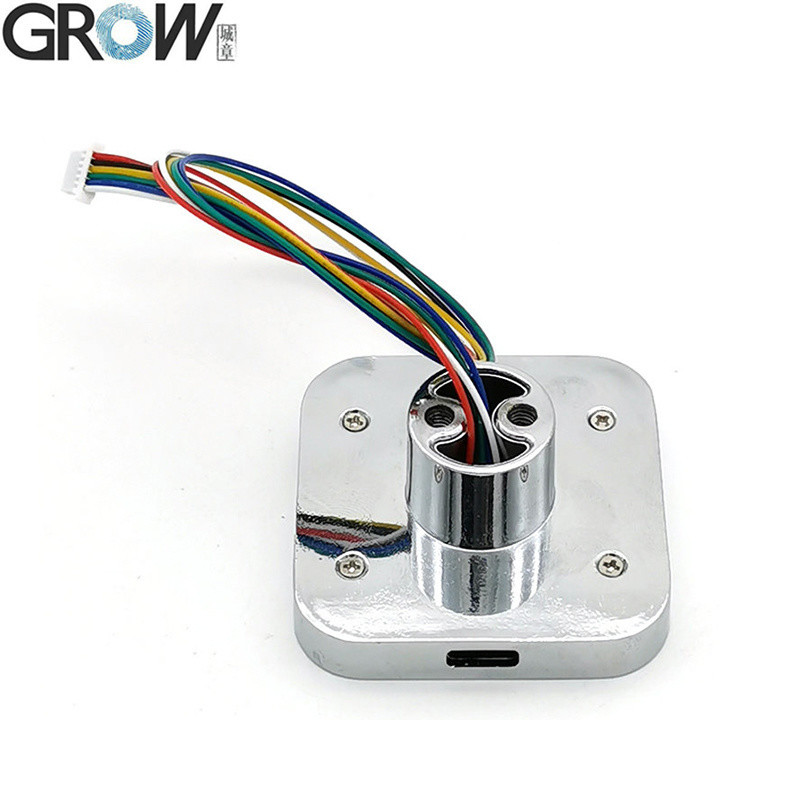

R502-AW รายละเอียด
| รุ่น |
R502-AW |
| ประเภท |
โมดูลลายนิ้วมือจุ |
| อินเตอร์เฟซ |
UART ((TTL) |
| การแก้ไข |
508 DPI |
| โวลเตชั่น |
DC 3.3V |
| ความจุของลายนิ้วมือ |
200 |
| เครื่องตรวจจับ |
192*192 พิกเซล |
| กระแสการทํางาน |
20mA |
| ไฟฟ้ารอ |
ความดันแบบเฉพาะการสัมผัส: 3.3V, กระแสเฉลี่ย: 2uA |

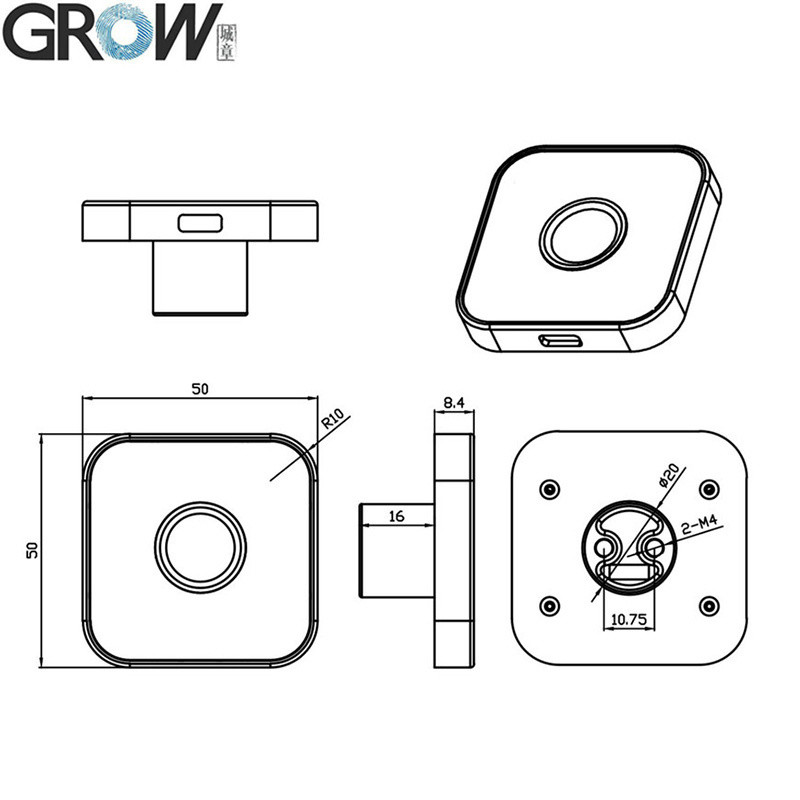

| ขนาดภายนอกของโมดูลลายนิ้วมือ |
50*50*8.4 (มม) |
| พื้นที่เก็บของจริง |
กว้าง 15.5 (มิลลิเมตร) |
| วัสดุที่ใช้ในการปิด |
สับสนธิซิงค์ |
| เชื่อมต่อบอร์ดควบคุม |
K200-3.3/K202/K215-V1.2/K216 |
| เครื่องเชื่อม |
MX1.0-6Pin |
| การควบคุม LED |
ใช่ |

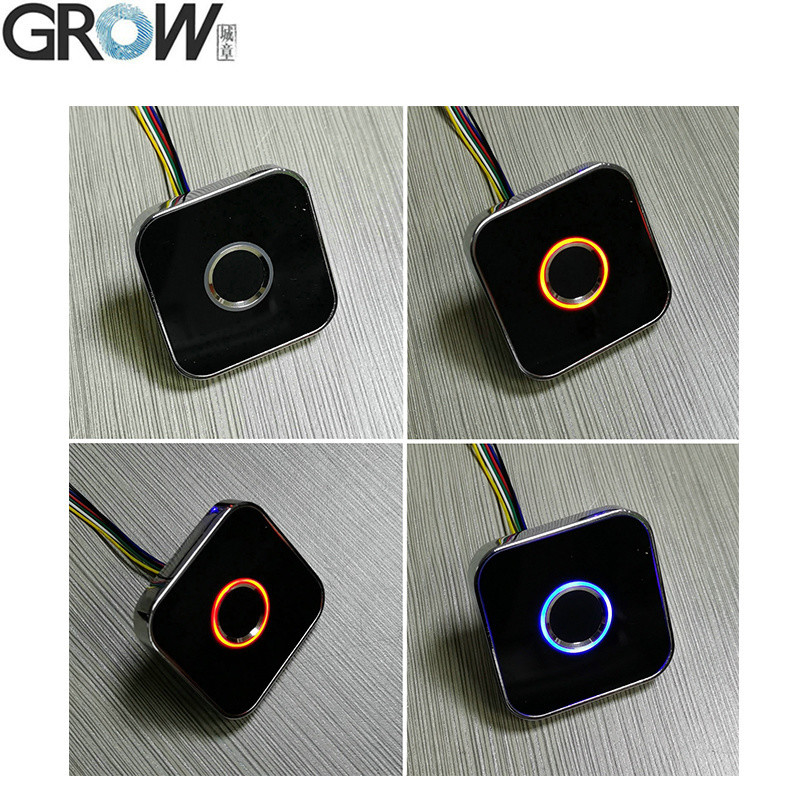

| สี LED |
สีม่วง สีฟ้า และสีแดง |
| ความเร็วในการสแกน |
< 0.2 วินาที |
| ความเร็วในการตรวจสอบ |
< 0.3 วินาที |
| วิธีการจับคู่ |
1:1; 1:N |
| FRR |
≤ 1% |
| FAR |
≤ 0.001% |
| สถานที่ทํางาน |
-20C --- 60C |
| ความชื้นในการทํางาน |
10-85% |
| ความสามารถต่อต้านสแตติก |
15KV |
| ความเข้มข้นของความต้านทานต่อการบด |
1 ล้านครั้ง |
| อัตราการสื่อสาร (UART): |
(9600 × N) bps โดย N = 1 ~ 12 ((Default N = 6, หมายถึง 57600bps) |
ไฟล์สินค้า
·ให้ไฟล์ SDK ที่อ้างอิงฟรีสําหรับ Arduino, Android,.Net, Windows และอื่นๆ
·ให้คู่มือผู้ใช้
คุณสามารถดาวน์โหลดคู่มือการใช้งาน R502-AW จากลิ้งค์เว็บไซต์นี้:
https://hzgrow.en.made-in-china.com
คุณสามารถดาวน์โหลดคู่มือการใช้งาน K202 จากลิ้งค์เว็บไซต์นี้:
https://hzgrow.en.made-in-china.com
หากต้องการไฟล์ SDK โปรดติดต่อเรา
